электронная плата с печатным монтажом
Created with Pixso.

1 унция медной толщины Белый Soldmask HASL Поверхность PCB печатная плата PCB сборка Сервис электронная печатная плата

1 унция медной толщины Белый Soldmask HASL Поверхность PCB печатная плата PCB сборка Сервис электронная печатная плата

Наименование марки: KAZ
Номер модели: PCB-B-326494647
МОК: 1
цена: 200
Способность к поставкам: 20000 ск.м/месяц
Подробная информация
Место происхождения:
Китай
Сертификация:
ISO9001, UL, RoHS
Склады:
2
Материал:
FR-4
Толщина доски:
1.6 мм
Медь:
1 унция
Поверхность:
HASL LF
Размер:
138.5*160 мм / 25UP
Упаковывая детали:
вакуум
Поставка способности:
20000 ск.м/месяц
Выделить:

Печатная плата электроники

,

жесткие flex печатной платы

Описание продукта

1 унция медной толщины белый Soldmask HASL поверхность ПХК печатные платы PCB сборка сервис





Как сделать заказ:

  • Запрос с гербером
  • Котировка по файлу Гербер
  • Клиенты согласились с ценой
  • Клиенты отправляют почтовую почту
  • ПИ, предоставляемые для информации о платежах
  • Платеж устроен
  • Инженерный процесс, EQ-Инженерный вопрос подтвержден (если есть EQ) до производства
  • Производство организовано
  • Устройство судоходства
  • Отслеживание состояния перевозки
  • Отзывы клиентов
  • Повторяю.



Производственная мощность - жесткие ПХБ:



Положение Производственная мощность
Вид продукции Односторонний, двусторонний и многослойный
Максимальный размер платы Односторонние и двусторонние: 600*1500 мм
Многослойный: 600*1,200 мм
Поверхностная отделка HASL, ENIG, OSP, Immersion Silver, Golden Finger и т.д.
Склады 1 ~ 20
Толщина лопаток 0.4~4.0 мм
Базовая медь 18мм ((1/2 унций), 35мм (1 унций), 70мм (2 унций), 105мм (3 унций), 150мм (4 унций), 300мм (8 унций)
Материал доски FR-4, алюминиевая основа, полимид, медная основа, керамическая основа
Минуты размера буровой отверстия 0.1 мм
Минимальная ширина линии и пространство 0.075 мм
Золото Никельное покрытие Толщина 2,5-5 мм, толщина золота 0,05 - 0,1 мм
Оцинкованное опрыскивание Толщина олова 2,5-5 мм
Места для фрезы проволока и край: 0,15 мм, отверстие и край: 0,2 мм, толерантность контура: +/- 0,1 мм
Стекловой разъем Угол: 30°/45°/60° Глубина: 1~3 мм
В-резка Угол: 30°/45°/60° Глубина: 1/3 толщины доски, минимум: 80*80 мм
Испытание в режиме включения и выключения Максимальная площадь испытания: 400*1,200 мм
Максимальная точка испытания: 12 000 баллов
Максимальное испытательное напряжение: 300 В
Максимальное изоляционное сопротивление: 100mΩ
Толерантность контроля импеданции ± 10%
Выносливость при сварке 85°C~105°C / 280°C~360°C







    Печатные платы (PCB) являются основными компонентами электронного оборудования и являются физической основой, которая соединяет и поддерживает различные электронные компоненты.Он играет важную роль в функциональности и надежности электронных систем.



Ключевые аспекты электронных печатных плат включают:



Слои и состав:

ПХБ обычно состоят из нескольких слоев, наиболее распространенным из которых является 2- или 4-слойный дизайн.

Эти слои изготовлены из меди, служащей проводящими путями, и непроводящей подложки, такой как стекловолокно (FR-4) или другие специальные материалы.

Другие слои могут включать мощность и наземные плоскости для распределения мощности и снижения шума.



Интерконнекты и следы:

Медный слой выгравирован, чтобы сформировать проводящие следы, которые служат путями для электрических сигналов и энергии.

Виасы - это отверстия, которые соединяют следы между различными слоями, что позволяет осуществлять многослойные взаимосвязи.

Ширина трассы, расстояние и схемы маршрутизации предназначены для оптимизации целостности сигнала, импеданса и общей электрической производительности.



Электронный компонент:

Электронные компоненты, такие как интегральные схемы, резисторы, конденсаторы и соединители, монтируются и сварятся на печатную плату.

Размещение и маршрутизация этих компонентов имеет решающее значение для обеспечения оптимальной производительности, охлаждения и общей функциональности системы.



Технология производства ПКБ:

Процессы производства ПХБ обычно включают такие этапы, как ламинирование, бурение, медное покрытие, гравирование и нанесение паяльной маски.

В специализированных конструкциях печатных пластин используются передовые технологии, такие как лазерное бурение, передовая покрытие и многослойная коламинация.



Сборка ПКБ и сварка:

Электронные компоненты помещаются и сварятся на печатную плату либо вручную, либо автоматически с использованием таких методов, как сварка через отверстие или сварка поверхности.

Возвращение и волновая сварка являются распространенными автоматизированными процессами для соединения компонентов.



Испытания и контроль качества:

ПХБ проходит различные испытания и инспекционные процессы, такие как визуальная проверка, электрическое тестирование и функциональное тестирование, чтобы обеспечить его надежность и производительность.

Меры контроля качества, такие как инспекции в процессе производства и практики проектирования для производства (DFM), помогают поддерживать высокие стандарты в производстве ПХБ.



Электронные печатные платы используются в самых разных областях, включая потребительскую электронику, промышленное оборудование, автомобильные системы, медицинские устройства, аэрокосмическое и телекоммуникационное оборудование,и большеПродолжающийся прогресс в технологии печатных плат, такие как разработка высокоплотных межконтактных (HDI) печатных плат и гибких печатных плат, позволили создать более мелкие, более мощные, более мощные, более мощные и более мощные печатные плат.и более энергоэффективные электронные устройства.

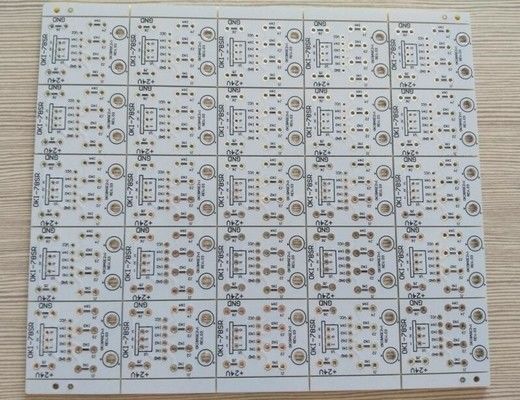

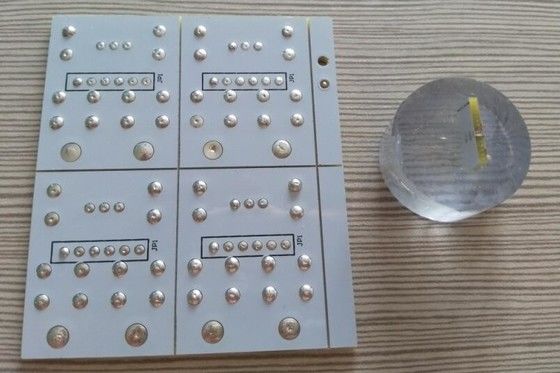

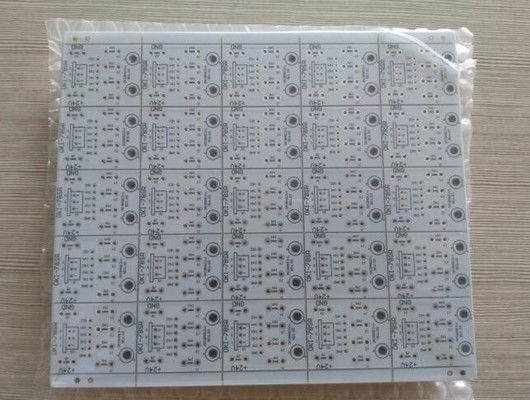

Больше фотоэ для этого двойной ПКБ с 1,6 мм 1 унция медной толщины HASL поверхностной обработки белый soldmask



1 унция медной толщины Белый Soldmask HASL Поверхность PCB печатная плата PCB сборка Сервис электронная печатная плата 0

1 унция медной толщины Белый Soldmask HASL Поверхность PCB печатная плата PCB сборка Сервис электронная печатная плата 1

1 унция медной толщины Белый Soldmask HASL Поверхность PCB печатная плата PCB сборка Сервис электронная печатная плата 2





Применение продукции



1 унция медной толщины Белый Soldmask HASL Поверхность PCB печатная плата PCB сборка Сервис электронная печатная плата 3



Выставка продукции - жесткие ПХБ



1 унция медной толщины Белый Soldmask HASL Поверхность PCB печатная плата PCB сборка Сервис электронная печатная плата 4



Выставка продукции - FPC



1 унция медной толщины Белый Soldmask HASL Поверхность PCB печатная плата PCB сборка Сервис электронная печатная плата 5



Выставка продукции - PCB-сборы



1 унция медной толщины Белый Soldmask HASL Поверхность PCB печатная плата PCB сборка Сервис электронная печатная плата 6
