Строгая гибкая SMT PCB сборка 13 слоев Kaz схема 2 слоя PCB Fr4 PCB сборка сервис SMT PCB сборка

Сборка жестких и гибких СМТ ПКБ 13 слоев Kaz Circuit 2 слой PCB Fr4 PCB сборка сервис

Спецификации:

• Материал: жестко-гибкий
• Количество слоев: 13 слоев
• Толщина доски: 1,6 мм
• Толщина меди: 1 унция
• Минимальный размер сверла: 0,3 мм
• Минимальные следы и разрыв: 0,3 мм
• Окончание поверхности: HAL без свинца
• Специальная технология: HDI, Rigid-Flex, Blind Via, Buried Via
• Применение:Промышленный контроллер

Описание:

1. FR4 PCB#OEM #LCD дисплей#Electronic Circuit Board #Circuit Assembly#PCBA #Multilayer PCB Assembly#PCBA Testing
2. OEM/ODM, PCBA Manufacturing;Components sourcing&components Alesembly (производство ПКБА);составляющие и комплектующие
3. Многослойный ПКБ# FR4 ПКБ# OEM# Сборка электронных платок# SMT# DIP# Сборка компонентов# PCBA тестирование
4. SMT#DIP#AOI тестирование#Рентгеновское тестирование#Корпоративная схема#Сборка ПКБ#ПКБ тестирование#Создание коробки
5. FR4 PCB#Прототипная сборка#Малый и средний объем&Смешанный гигн#Быстрый поворот#Сборка PCB#Двусторонняя печатная плата
6. Строго-гибкая печатная плата&Строгопечатная плата# Многослойная печатная плата# ENIG/HASL/OSP# Обработка поверхности.Собретение компонентов#Сборка компонентов
7. TQFP-64 & TQFP-48 *TO DIP& FR4 HDI Планшеты печатных схем
8. Золотовалочная многослойная окрашенная плата для электрических цепей самостоятельный контроллер доступа аудиоэкстрактор и обработка поверхности NIAU

Что может для вас сделать KAZ Circuit:

• Производство ПХБ (прототип, малый и средний, серийное производство)
• Поставка компонентов
• Сборка ПКБ/SMT/DIP

Для получения полной котировки PCB/PCBA, пожалуйста, предоставьте информацию ниже:

• Файл Гербера с подробной спецификацией ПКБ
• Список BOM (лучше с помощью Excel fomart)
• Фото PCBA (если вы делали этот PCBA раньше)

Производительские мощности:

Введение на завод:

KAZ Circuit работает в качестве производителя PCB&PCBA с 2007 года. Специализируется на быстром производстве прототипов и небольших и средних серий жестких, гибких,Строго-гибкие и многослойные доски.а также алюминиевой подложки платы. мы имеем сильные силы на изготовлении Roger платы, MEGTRON MATERIAL платы и 2&3 шагов HDI платы и т.д.

Помимо шести производственных линий SMT и двух производственных линий DIP, мы также предоставляем единый сервис нашим клиентам.

Упаковка: картонная коробка, антистатический пакет.

    Сборка ПКБ SMT относится к процессу изготовления печатных плат (PCB) с использованием технологии поверхностного монтажа,где электронные компоненты размещаются и сварятся непосредственно на поверхности ПКБ, а не вводятся через отверстия.

Ключевые аспекты сборки ПКБ SMT включают:

Размещение компонента:

Компоненты SMT, такие как резисторы, конденсаторы, интегральные схемы (IC) и другие устройства для установки на поверхности, размещаются непосредственно на поверхности печатного листа с помощью автоматизированных машин для подбора и размещения.

Точное расположение компонентов имеет решающее значение для обеспечения точного выравнивания и надежных электрических соединений.

Осаждение пасты сварки:

Паста для сварки - это смесь частиц сплава для сварки и потока, который избирательно оседает на медных подложках ПКБ с помощью печати штемпелем или других автоматизированных процессов.

Лепильная паста выступает в качестве клеящего и проводящего материала, который будет формировать электрическое соединение между компонентами и ПХБ.

Сплавление обратным потоком:

После того, как компоненты размещены, the PCB assembly goes through a reflow soldering process that heats the board in a controlled environment to  melt the solder paste and form electrical and mechanical connections between the components and the PCB.

Профили обратного потока, включая температуру, время и атмосферу, тщательно оптимизированы для обеспечения надежных сварных соединений.

Автоматическое обнаружение:

После процесса повторного потока сборки ПКБ автоматически проверяются с использованием различных методов, таких как оптическая инспекция, рентгеновская инспекция или автоматическая оптическая инспекция (AOI).

Эти проверки помогают выявить и исправить любые проблемы, такие как дефекты сварки, неправильное выравнивание компонентов или отсутствующие компоненты.

Испытания и контроль качества:

Всестороннее тестирование, включая функциональное, электрическое и экологическое тестирование, проводится для обеспечения того, чтобы PCB-сборы соответствовали требуемым спецификациям и стандартам производительности.

Внедряет меры контроля качества, такие как статистический контроль процессов и анализ сбоев, для поддержания высоких стандартов производства и надежности продукции.

Преимущества сборки ПКБ SMT:

   Более высокая плотность компонентов:Компоненты SMT меньше и могут быть помещены ближе друг к другу, что приводит к более компактной, меньшей конструкции ПКБ.

    Улучшенная надежность:SMT сварные соединения более устойчивы к вибрациям, ударам и тепловым циклам, чем проходные соединения.

    Автоматизированное производство:Процесс сборки SMT может быть высокоавтоматизированным, повышая эффективность производства и уменьшая ручную работу.

    Эффективность: Сборка SMTможет быть более экономически эффективным, особенно для большого объема производства, из-за снижения затрат на материалы и рабочую силу.

Приложения для сборки ПКБ SMT:

Потребительская электроника:Смартфоны, планшеты, ноутбуки и другие портативные устройства

Промышленная электроника:системы управления, оборудование автоматизации и оборудование силовой электроники

Автомобильная электроника:Устройства управления двигателем, системы информационно-развлекательной и безопасности

Аэрокосмическая промышленность и оборона:авионика, спутниковые системы и военное оборудование

Медицинские изделия:диагностическое оборудование, имплантируемые устройства и портативные решения в области здравоохранения

Сборка ПКБ SMTявляется основной технологией, используемой для производства компактных, надежных и экономически эффективных электронных устройств в различных отраслях промышленности.

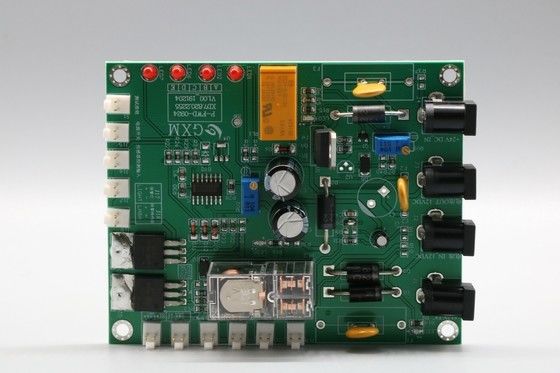

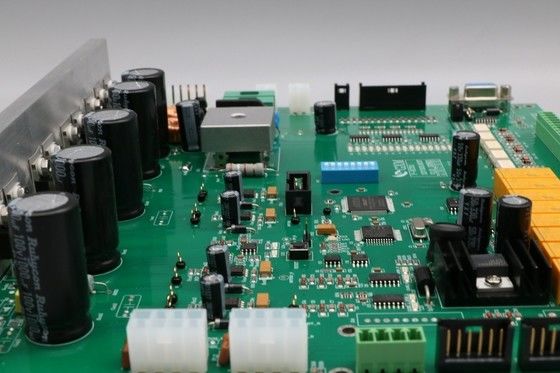

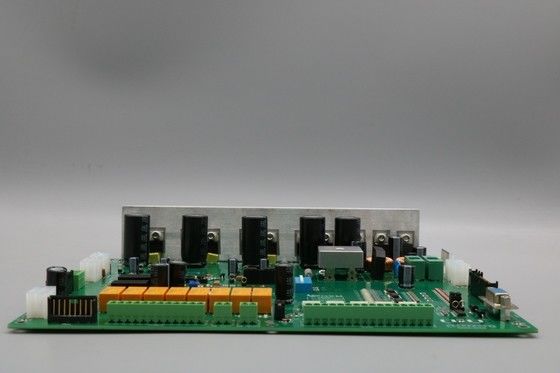

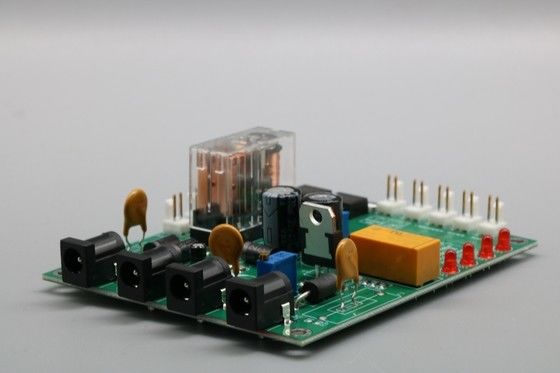

Больше фотографий
