Многослойная плата ПКБ с SMT FR4 2 слоя ПКБА дизайн поверхностная обработка и зеленая сварная маска для различных электронных приложений OEM / ODM

Многослойная плата ПКБ с SMT FR4 2 слоя ПКБА дизайн поверхностная обработка и зеленая сварная маска для различных электронных приложений OEM / ODM

Наименование марки: KAZ
Номер модели: KAZA-0038
МОК: 1 блок
цена: 0.1-20 USD / Unit
Условия оплаты: T/T, Western Union, MoneyGram, L/C, D/A
Способность к поставкам: 2000 m2/месяц
Подробная информация
Место происхождения:
Китай
Сертификация:
UL&ROHS
Максимальный размер доски:
600 mm x 1200 mm
Базовый материал для ПХБ:
FR4, CEM-1, TACONIC, Алюминий, Материал с высоким Tg, Роджерс высокой частоты, ТЕФЛОН, АРЛОН, Матери
Диапазон конечных границ Толщина:
0.21-7.0 мм
Минимальная ширина линии:
3 мил (0,075 мм)
Окончательная обработка:
HASL (без олова), ENIG ((погружение золото), погружение серебро, покрытие золотом (вспышка золота),
Толщина меди:
0.5-14oz (18-490um)
Электронное тестирование:
100% электронное испытание (испытание высокого напряжения); испытание на летающих зондах
Слои:
6Layers
Медь:
2 унции
Поверхность:
ENIG/HASL
Материал:
ФР4
Проданный маска:
Зеленый/красный/чернота
Слой:
4 слоя
solderMaskColor:
Зеленый, красный, синий, черный, белый
Путь испытания:
Испытание зондом / E-испытание
Заканчивать:
HASL/без свинца/золото/OSP/...
Минимальный размер сверла:
0,20 мм
Изоляционная смола:
Эпоксидная смола (EP)
Порт:
Шэньчжэнь, Гонконг
Образцы:
Доступный
Слепые пути:
1
Стандарт печатной платы:
IPC-A-610E
Профилирование удара:
V-образный вырез, скругление, снятие фаски
Минимальное пространство трассировки:
3 мил (0,075 мм)
Fearture:
100% электронный тест
Размер платы:
100*20 мм
Стандарт печатной платы:
IPC-A-610 E Class II-III
Упаковывая детали:
Пакет вакуума
Поставка способности:
2000 m2/месяц
Выделить:

Дизайн SMT FR4 PCBA

,

2 слоя дизайна PCBA

,

Зеленое обслуживание собрания PCB Soldermask

Описание продукта
SMT FR4 2 слоя PCBA Проектирование обработки поверхности Зеленый Soldermask
OEM ODMПредложение услуг по разработке ПКБ/электронных карт безопасности GSM
1. Описание службы сборки ПКБ

PCB сборка 4 слоя он используется для применения оборудования безопасности. мы можем принятьПрототип ПКБ,все объем, средний и большой объем. без запроса MOQ для нового заказа. все наши PCB соответствуют UL, TS 16949, ROHS, ISO и т.д. сертификации.

2Спецификация службы сборки ПКБ
1Склад1-30 слоев
2МатериалFR-4, CEM-1, CEM-3, высокий TG, FR4 без галогена, FR-1, FR-2, алюминий
3Толщина доски0.2 мм-7 мм
4Макс.конечная сторона доски500 мм*500 мм
5Минимальный размер пробуренного отверстия0.25 мм
6Минимальная ширина линии0.075мм ((3мм)
7Минимальное пространство между линиями0.075мм ((3мм)
8Поверхностная отделка/обработкаHALS/HALS свободный от свинца, Химический олово, Химическое золото, Погруженное золото Погруженное серебро/золото, Osp, Покрытие золотом
9Толщина меди00,5-4,0 унции
10Цвет паяльной маскизеленый/черный/белый/красный/синий/желтый
11Внутренняя упаковкаВакуумная упаковка, пластиковый пакет
12Внешняя упаковкаСтандартная упаковка из картона
13Толерантность отверстийPTH: ± 0.076, NTPH:±0.05
14СертификатUL, ISO9001, ISO14001, ROHS, CQC
15Профилирование ПробиваниеМаршрутизация, V-CUT, Beveling
16Служба на конгрессеПредоставление услуг OEM для всех видов сборки печатных плат
3Продукты применение:
  • Телекоммуникации
  • Потребительская электроника
  • Монитор безопасности
  • Электроника для транспортных средств
  • Умный дом
  • Промышленный контроль
  • Военная и оборона
  • Автомобильная промышленность
  • Умный дом
  • Промышленная автоматизация
  • Медицинские изделия
  • Новая энергия
  • И так далее.
4Преимущества службы сборки ПКБ
  • Строгая продуктовая ответственность по стандарту IPC-A-160
  • Инженерная предварительная обработка перед производством
  • Контроль производственного процесса (5M)
  • 100% E-test, 100% визуальная проверка, включая IQC, IPQC, FQC, OQC
  • 100% инспекции AOI, включая рентгеновский, 3D микроскоп и ИКТ
  • Испытание высокого напряжения, испытание контроля импеданса
  • Микросекция, способность к сварке, испытание на тепловое напряжение, испытание на удар

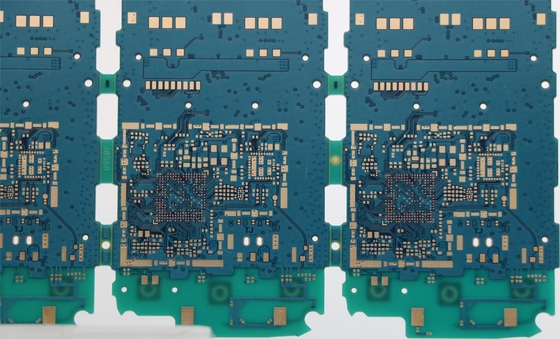

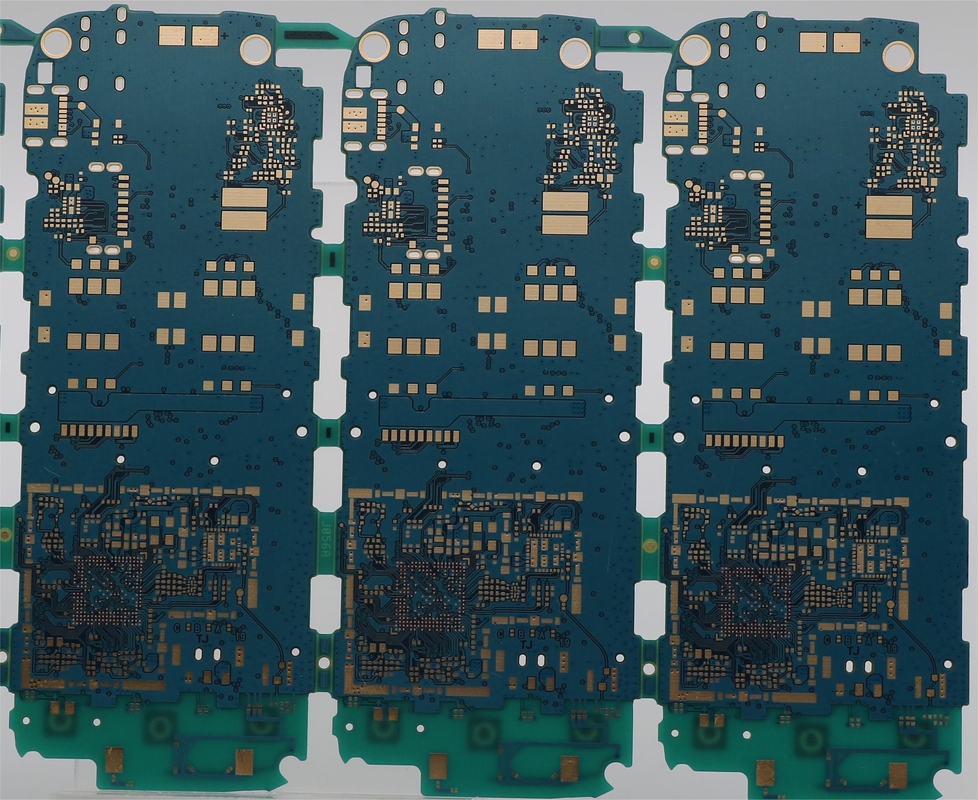

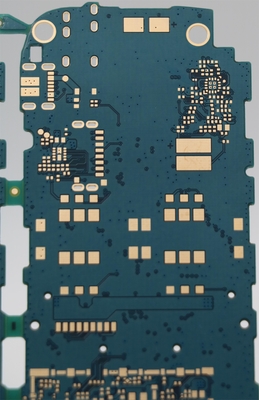

5Фото.
Многослойная плата ПКБ с SMT FR4 2 слоя ПКБА дизайн поверхностная обработка и зеленая сварная маска для различных электронных приложений OEM / ODM 0 Многослойная плата ПКБ с SMT FR4 2 слоя ПКБА дизайн поверхностная обработка и зеленая сварная маска для различных электронных приложений OEM / ODM 1
6Услуги OEM/ODM/EMS для PCBA:
  • PCBA, сборка платы PCB: SMT & PTH & BGA
  • PCBA и конструкция корпуса
  • Покупка и поставка компонентов
  • Быстрое создание прототипов
  • Впрыскивание пластмассы
  • Печать металлических листов
  • Окончательная сборка
  • Испытание: AOI, испытание в схеме (ICT), функциональное испытание (FCT)
  • Таможенное оформление при ввозе материалов и экспорте продукции
Частые вопросы
Q1: Вы завод или торговая компания?
Мы фабрика, наша компания - производитель электроники.
Q2: Принимаете ли вы заказ образцов?
------ Да, мы можем принять заказ образца.
Вопрос 3: Какова ваша гарантия?
Мы предлагаем 2-летнюю гарантию. Для товаров, не поврежденных личными сезонами, мы заменим его.
В4: Каковы ваши условия оплаты?
------ Мы принимаем T / T заранее, Paypal, или alipay счет.
Q5: Каково время доставки для массового заказа?
------ Обычно это занимает около 20-35 дней, зависит от количества заказа.
