Многослойные боковые печатные платы, жесткие и гибкие платы pcba стандарт FR-4, электронные печатные платы

Многослойные боковые печатные платы, жесткие и гибкие платы pcba стандарт FR-4, электронные печатные платы

Наименование марки: KAZ
Номер модели: PCB-B-002
МОК: 1
цена: 0.1-3usd/pc
Условия оплаты: PayPal, T/T, Western Union
Способность к поставкам: 10000-20000 квадратных метров в месяц
Подробная информация
Место происхождения:
CN
Сертификация:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
Наименование продукта:
Многослойные боковые ПКБ
Материал доски:
Стандарт FR-4
Обработка поверхности:
Золото погружения
Толщина доски:
1.6 мм
Толщина меди:
1 унция
Soldermask:
синий
Упаковывая детали:
Вакуумная упаковка
Поставка способности:
10000-20000 квадратных метров в месяц
Выделить:

Печатная плата электроники

,

жесткие flex печатной платы

Описание продукта

Многослойные боковые печатные платы, жесткие гибкие платы pcba Standard FR-4, электронные печатные платы





Описание пшеницы

Наша технологическая мощность PCB включает в себя от 1 до 50 слоев, минимальный размер отверстия дюна 0,1 мм, минимальный размер рельса / линии 0,075 мм, обработку поверхности OSP, HAL, HASL, ENIG, Gold Finger и многое другое.Мы можем увеличить нашу производственную мощность до 10,000-20 000 кв. м/месяц для двойных сторон и 8-12 000 кв. м/месяц для многослойных.

    У нас более 300 сотрудников и площадь здания 8000 квадратных метров. Наши продукты включают Normal Tg FR4, High Tg FR4, PTFE, Rogers, Low Dk/Df, FPC, Rigid-Flex PCB и Aluminum, Copper base PCB и т. д.Услуги по сборке, включая SMT, DIP с шестью сборочными линиями.



Производительские мощности:

Мощность Двухсторонний: 12000 кв. м / месяц
Многослойные: 8000 кв.м / месяц
Минимальная ширина линии/пробел 4/4 миллиметра (1 миллиметр = 0,0254 мм)
Толщина доски 0.3~4.0 мм
Склады 1 ~ 20 слоев
Материал FR-4, алюминий, PI
Толщина меди 0.5 ~ 4 унции
Материал Tg Tg140 ~ TG170
Максимальный размер ПКБ 600*1200 мм
Минимальный размер отверстия 0.2 мм (+/- 0,025)
Обработка поверхности HASL, ENIG, OSP





Подробная спецификация

Количество слоев Односторонний, двусторонний и многослойный до 50 слоев.
Базовый материал FR-4, высокая Tg FR-4, алюминиевая основа, медная основа, CEM-1, CEM-3 и т.д.
Толщина доски 00,6-3 мм или тоньше
Толщина меди 00,5-6,0 унции или толще
обработка поверхности HASL, погружение золото ((ENIG), погружение серебро, погружение олово, покрытие золотом и золотой палец.
Проданная маска Зеленый, синий, черный, матовый зеленый, белый и красный
Шелковый экран Чёрно-белый





Что может для вас сделать KAZ Circuit:

  • Производство ПХБ (прототип, малый и средний, серийное производство)
  • Поставка компонентов
  • Сборка ПКБ/SMT/DIP


Для получения полной котировки PCB/PCBA, пожалуйста, предоставьте информацию ниже:

  • Файл Гербера с подробной спецификацией ПКБ
  • Список BOM (лучше с помощью Excel fomart)
  • Фото PCBA (если вы делали этот PCBA раньше)





Электрические печатные платы (PCB) производственные процессы:



Выбор материала для ПКБ:
Общие базовые материалы включают FR-4 (волокно стекла), полимид и керамику
Рассмотрим такие свойства, как диэлектрическая постоянная, тепловая производительность и гибкость
Специальные материалы, доступные для высокочастотных, мощных или гибких ПКБ


Толщина меди и количество слоев:
Типичная толщина медной фольги составляет от 1 унции до 4 унций (35 мкм до 140 мкм)
Доступные односторонние, двусторонние и многослойные ПХБ
Дополнительные слои меди улучшают распределение энергии, теплораспределение и целостность сигнала


Обработка поверхности:
HASL (Hot Air Solder Leveling) - доступный, но поверхность может быть неплоской
ENIG (Electroless Nickel Immersion Gold) обеспечивает отличную сварную способность и коррозионную стойкость
Сильвер погружения - экономически эффективное использование для безсвинцовой сварки
Дополнительные варианты включают ENEPIG, OSP и прямую позолоченность


Передовые технологии ПКБ:
Слепые и зарытые пути для высокой плотности взаимосвязей
Технология микровиа для ультрафина и миниатюризации
Жёстко-гибкие ПХБ для применений, требующих гибкости
Высокие частоты и высокие скорости с управляемым импедансом pc


Технология производства ПКБ:
Субтрактивный процесс (наиболее распространенный) - удаление нежелательной меди
Аддитивный процесс - создание следов меди на базовом материале
Полуаддитивный процесс - сочетание субтрактивных и аддитивных технологий


Дизайн для производителя (DFM):
Соблюдение руководств по проектированию ПКБ для надежного производства
С учетом следует учитывать ширину/расстояние между следами по размеру и расположению компонента.
Необходимо тесное сотрудничество между конструкторами и производителями


Определение качества и испытания:
Электрические испытания (например, онлайн-испытания, функциональные испытания)
Механические испытания (например, изгиб, удар, вибрация)
Испытания окружающей среды (например, температура, влажность, тепловые циклы)







Больше фотографий

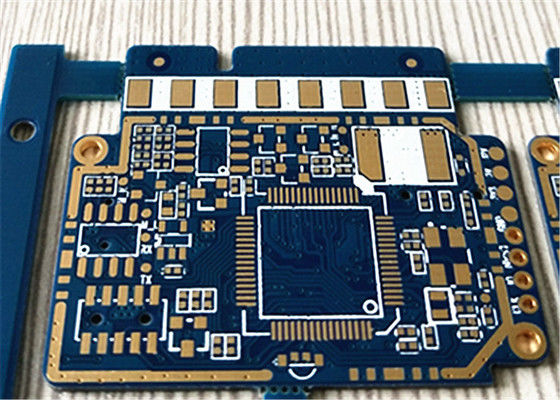

Многослойные боковые печатные платы, жесткие и гибкие платы pcba стандарт FR-4, электронные печатные платы 0

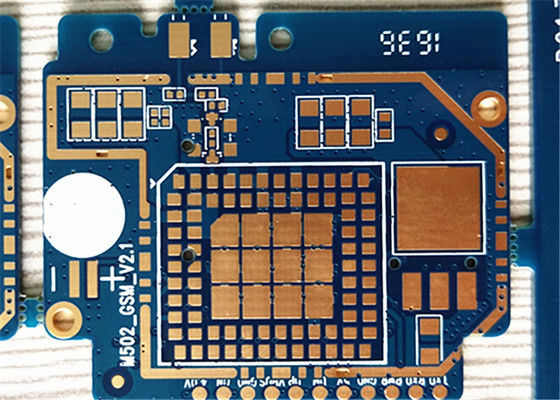

Многослойные боковые печатные платы, жесткие и гибкие платы pcba стандарт FR-4, электронные печатные платы 1

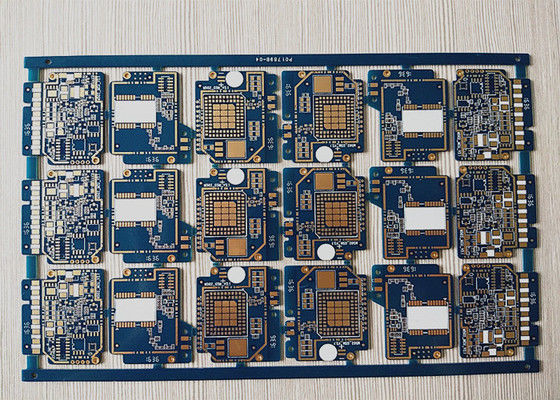

Многослойные боковые печатные платы, жесткие и гибкие платы pcba стандарт FR-4, электронные печатные платы 2

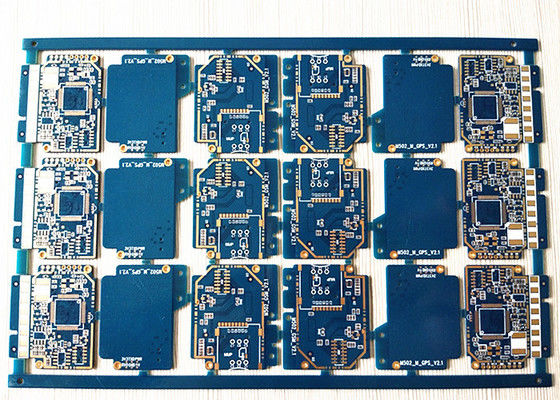

Многослойные боковые печатные платы, жесткие и гибкие платы pcba стандарт FR-4, электронные печатные платы 3

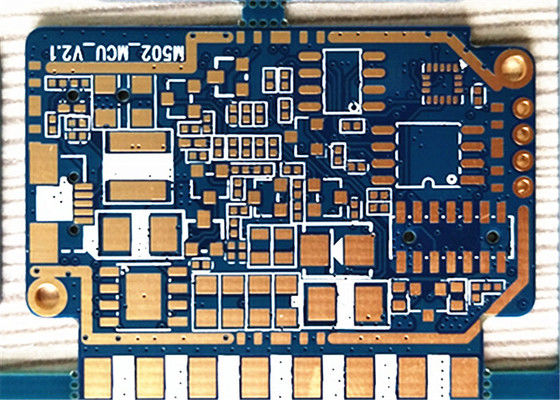

Многослойные боковые печатные платы, жесткие и гибкие платы pcba стандарт FR-4, электронные печатные платы 4
