электронная плата с печатным монтажом
Created with Pixso.

Двойное, который встали на сторону поверхностное покрытие золота погружения 2 FR4 слоя монтажной платы радиотехнической схемы

Двойное, который встали на сторону поверхностное покрытие золота погружения 2 FR4 слоя монтажной платы радиотехнической схемы

Наименование марки: KAZ Circuit
Номер модели: PCB-B-16659425
МОК: 1 ПК
цена: USD/pc
Условия оплаты: T / T, Western Union, Paypal
Способность к поставкам: 20 000 квадратных метров/месяц
Подробная информация
Место происхождения:
Китай
Сертификация:
ISO9001, TS16949, UL, RoHS
Склады:
2 слоя
Толщина:
1.6 мм
Медь:
1/1 OZ
Поверхность:
ENIG 1u"
Soldmask:
Зеленый
Шелковый крем:
Белый
Упаковывая детали:
Вакуумной упаковке
Поставка способности:
20 000 квадратных метров/месяц
Выделить:

Печатная плата электроники

,

жесткие flex печатной платы

Описание продукта

Двухстороннее погружение Золото поверхностная обработка 2 слоя FR4 электронная схема





Подробные спецификации для этого 1.0 мм толщина платы 1 унция зеленый сомдаск умный дом печатная плата PCB:



Склады 2
Материал FR-4
Толщина доски 1.6 мм
Толщина меди 1 / 1 унции
Обработка поверхности ENIG 1u"
Продается маска и шелковой экран Зеленый и белый
Стандарт качества IPC класс 2, 100% E-испытание
Сертификаты TS16949, ISO9001, UL, RoHS







Что KAZ может сделать для вас и вашей компании



  • Производство ПХБ
  • поставка компонентов
  • Услуги SMT/DIP для печатных плат






Для получения полной котировки PCB/PCBA, пожалуйста, предоставьте нижеприведенную информацию:



  • Гербер, с подробной спецификацией ПХБ
  • BOM Список с Excel fomart
  • Фото PCBA (если вы сделали этот проект раньше, если нет, просто игнорируйте это)





Информация о компании:

KAZ Circuit является профессиональным производителем ПКБ из Китая с 2007 года, также предоставляет услуги по сборке ПКБ для наших клиентов. Теперь около 300 сотрудников. Сертифицированный ISO9001, TS16949, UL, RoHS.Мы уверены, что предоставим вам качественные продукты с фабричной ценой в течение самого быстрого времени доставки!




Производительские мощности:



Мощность Двухсторонний: 12000 кв. м / месяц
Многослойные: 8000 кв.м / месяц
Минимальная ширина линии/пробел 4/4 миллиметра (1 миллиметр = 0,0254 мм)
Толщина доски 0.3~4.0 мм
Склады 1 ~ 20 слоев
Материал FR-4, алюминий, PI
Толщина меди 0.5 ~ 4 унции
Материал Tg Tg140 ~ TG170
Максимальный размер ПКБ 600*1200 мм
Минимальный размер отверстия 0.2 мм (+/- 0,025)
Обработка поверхности HASL, ENIG, OSP







    Печатные платы (PCB) являются основными компонентами электронного оборудования и являются физической основой, которая соединяет и поддерживает различные электронные компоненты.Он играет важную роль в функциональности и надежности электронных систем.



Ключевые аспекты электронных печатных плат включают:



Слои и состав:

ПХБ обычно состоят из нескольких слоев, наиболее распространенным из которых является 2- или 4-слойный дизайн.

Эти слои изготовлены из меди, служащей проводящими путями, и непроводящей подложки, такой как стекловолокно (FR-4) или другие специальные материалы.

Другие слои могут включать мощность и наземные плоскости для распределения мощности и снижения шума.



Интерконнекты и следы:

Медный слой выгравирован, чтобы сформировать проводящие следы, которые служат путями для электрических сигналов и энергии.

Виасы - это отверстия, которые соединяют следы между различными слоями, что позволяет осуществлять многослойные взаимосвязи.

Ширина трассы, расстояние и схемы маршрутизации предназначены для оптимизации целостности сигнала, импеданса и общей электрической производительности.



Электронный компонент:

Электронные компоненты, такие как интегральные схемы, резисторы, конденсаторы и соединители, монтируются и сварятся на печатную плату.

Размещение и маршрутизация этих компонентов имеет решающее значение для обеспечения оптимальной производительности, охлаждения и общей функциональности системы.



Технология производства ПКБ:

Процессы производства ПХБ обычно включают такие этапы, как ламинирование, бурение, медное покрытие, гравирование и нанесение паяльной маски.

В специализированных конструкциях печатных пластин используются передовые технологии, такие как лазерное бурение, передовая покрытие и многослойная коламинация.



Сборка ПКБ и сварка:

Электронные компоненты помещаются и сварятся на печатную плату либо вручную, либо автоматически с использованием таких методов, как сварка через отверстие или сварка поверхности.

Возвращение и волновая сварка являются распространенными автоматизированными процессами для соединения компонентов.



Испытания и контроль качества:

ПХБ проходит различные испытания и инспекционные процессы, такие как визуальная проверка, электрическое тестирование и функциональное тестирование, чтобы обеспечить его надежность и производительность.

Меры контроля качества, такие как инспекции в процессе производства и практики проектирования для производства (DFM), помогают поддерживать высокие стандарты в производстве ПХБ.



Электронные печатные платы используются в самых разных областях, включая потребительскую электронику, промышленное оборудование, автомобильные системы, медицинские устройства, аэрокосмическое и телекоммуникационное оборудование,и большеПродолжающийся прогресс в технологии печатных плат, такие как разработка высокоплотных межконтактных (HDI) печатных плат и гибких печатных плат, позволили создать более мелкие, более мощные, более мощные, более мощные и более мощные печатные плат.и более энергоэффективные электронные устройства.







Более подробные фото для этого двустороннего FR4 ПКБ с зеленым soldmask погружения золото поверхностной обработки

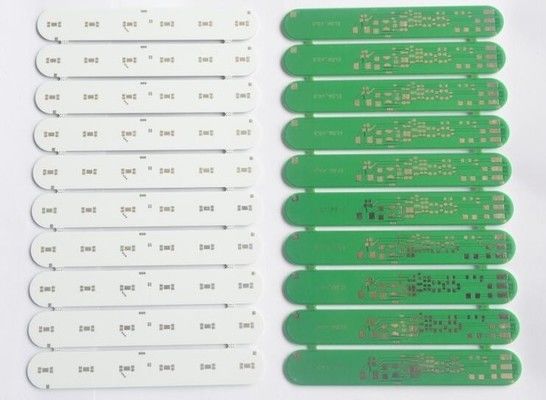

Двойное, который встали на сторону поверхностное покрытие золота погружения 2 FR4 слоя монтажной платы радиотехнической схемы 0

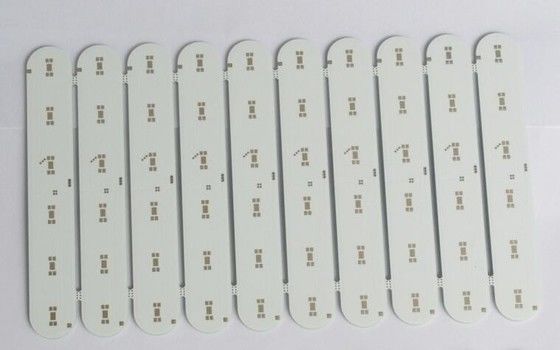

Двойное, который встали на сторону поверхностное покрытие золота погружения 2 FR4 слоя монтажной платы радиотехнической схемы 1

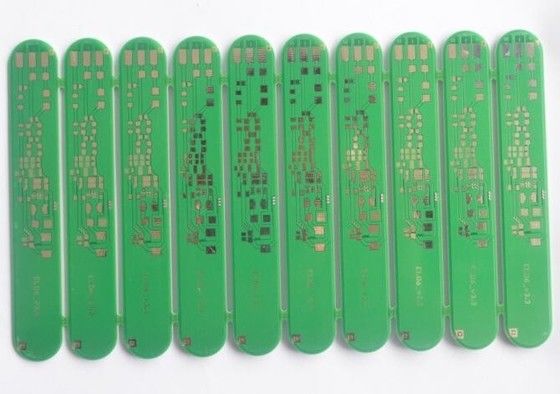

Двойное, который встали на сторону поверхностное покрытие золота погружения 2 FR4 слоя монтажной платы радиотехнической схемы 2
