Поверхность ENIG 2u» с минутой 3/3 линий ширина Mil/космос 4 слоя электронной платы с печатным монтажом

ENIG 2u" Поверхность с минимум 3/3 миллиметра шириной линии / пространства 4 слоя электронная печатная плата

Подробная информация Спецификации для этого 1,0 мм толщины доски 1 унция зеленый сомдаск умный дом печатные платы PCB:

Что KAZ может сделать для вас и вашей компании

• Производство ПХБ
• поставка компонентов
• Сборка ПКЖ: услуги SMT/DIP

Для получения полной котировки PCB/PCBA, пожалуйста, предоставьте нижеприведенную информацию:

• Гербер, с подробной спецификацией ПХБ
• BOM Список с Excel fomart
• Фото PCBA (если вы сделали этот проект раньше, если нет, просто игнорируйте это)

Информация о компании:

KAZ Circuit является профессиональным производителем ПКБ из Китая с 2007 года, также предоставляет услуги по сборке ПКБ для наших клиентов. Теперь около 300 сотрудников. Сертифицированный ISO9001, TS16949, UL, RoHS.Мы уверены, что предоставим вам качественные продукты с фабричной ценой в течение самого быстрого времени доставки!

Производительские мощности:

    Печатные платы (PCB)являются основными компонентами электронного оборудования и являются физической основой, которая соединяет и поддерживает различные электронные компоненты.Он играет важную роль в функциональности и надежности электронных систем.

Ключевые аспекты электронных печатных плат включают:

Слои и состав:

ПХБ обычно состоят из нескольких слоев, наиболее распространенным из которых является 2- или 4-слойный дизайн.

Эти слои изготовлены из меди, служащей проводящими путями, и непроводящей подложки, такой как стекловолокно (FR-4) или другие специальные материалы.

Другие слои могут включать мощность и наземные плоскости для распределения мощности и снижения шума.

Интерконнекты и следы:

Медный слой выгравирован, чтобы сформировать проводящие следы, которые служат путями для электрических сигналов и энергии.

Виасы - это отверстия, которые соединяют следы между различными слоями, что позволяет осуществлять многослойные взаимосвязи.

Ширина трассы, расстояние и схемы маршрутизации предназначены для оптимизации целостности сигнала, импеданса и общей электрической производительности.

Электронный компонент:

Электронные компоненты, такие как интегральные схемы, резисторы, конденсаторы и соединители, монтируются и сварятся на печатную плату.

Размещение и маршрутизация этих компонентов имеет решающее значение для обеспечения оптимальной производительности, охлаждения и общей функциональности системы.

Технология производства ПКБ:

Процессы производства ПХБ обычно включают такие этапы, как ламинирование, бурение, медное покрытие, гравирование и нанесение паяльной маски.

В специализированных конструкциях печатных пластин используются передовые технологии, такие как лазерное бурение, передовая покрытие и многослойная коламинация.

Сборка ПКБ и сварка:

Электронные компоненты помещаются и сварятся на печатную плату либо вручную, либо автоматически с использованием таких методов, как сварка через отверстие или сварка поверхности.

Возвращение и волновая сварка являются распространенными автоматизированными процессами для соединения компонентов.

Испытания и контроль качества:

ПХБ проходит различные испытания и инспекционные процессы, такие как визуальная проверка, электрическое тестирование и функциональное тестирование, чтобы обеспечить его надежность и производительность.

Меры контроля качества, такие как инспекции в процессе производства и практики проектирования для производства (DFM), помогают поддерживать высокие стандарты в производстве ПХБ.

Электронные печатные платы используются в самых разных областях, включая потребительскую электронику, промышленное оборудование, автомобильные системы, медицинские устройства, аэрокосмическое и телекоммуникационное оборудование,и большеПродолжающийся прогресс в технологии печатных плат, такие как разработка высокоплотных межконтактных (HDI) печатных плат и гибких печатных плат, позволили создать более мелкие, более мощные, более мощные, более мощные и более мощные печатные плат.и более энергоэффективные электронные устройства.

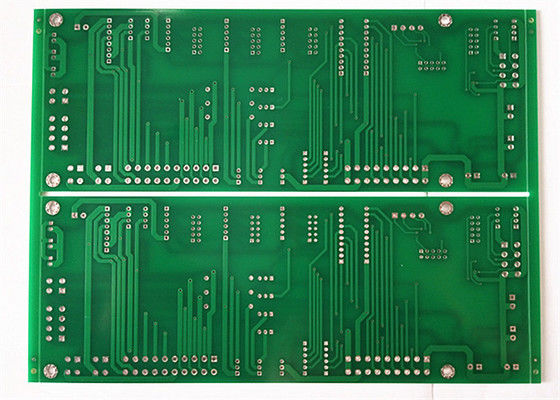

Больше деталей для этого фото. 4 слоя ENIG 2u поверхности FR4 ПКБ с минимум 3/3 миллиметрами линейной ширины/пространства
