| Наименование марки: | Null |
| Номер модели: | KAZD |
| МОК: | 1ПК |
| цена: | 0.1-5 usd/pc |
| Условия оплаты: | Т/Т, западное соединение, ПайПал |
| Способность к поставкам: | 20000㎡ в месяц |
6 слоев FR4 HDI PCB прототипная сборка производительПКБ сборка Шэньчжэнь
1Подробная спецификация
| Материал | FR4 |
| Толщина меди | 1 / 1 / 1 / 1 / 1 |
| Склад | 6 |
| Обработка поверхности | Золото погружения 2 u" |
| Маска для сварки | Зеленый |
| Шелковый экран | Белый |
| Минуты сверла | 8 миллионов |
| Минус Лазерная дыра | 4 миллиона |

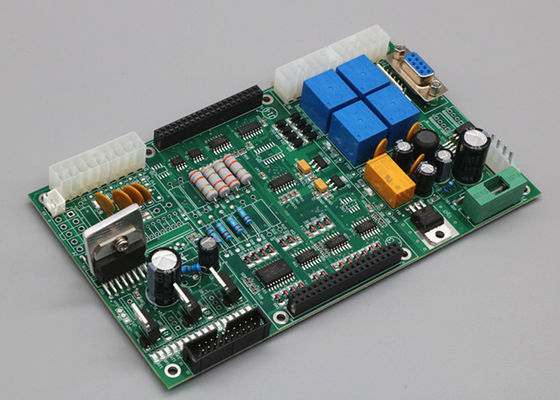

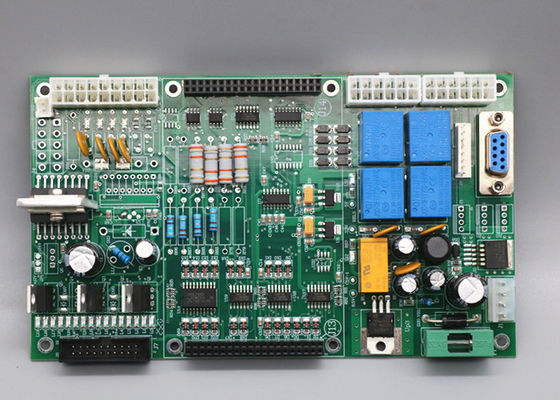

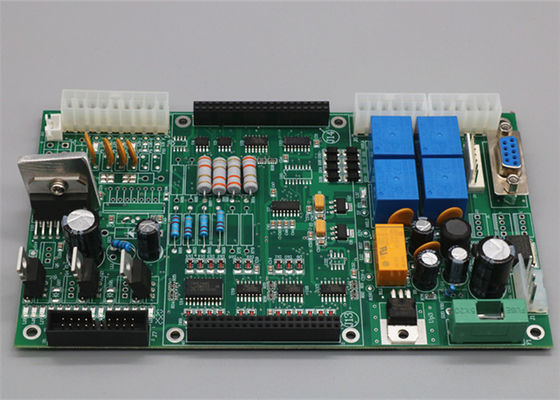

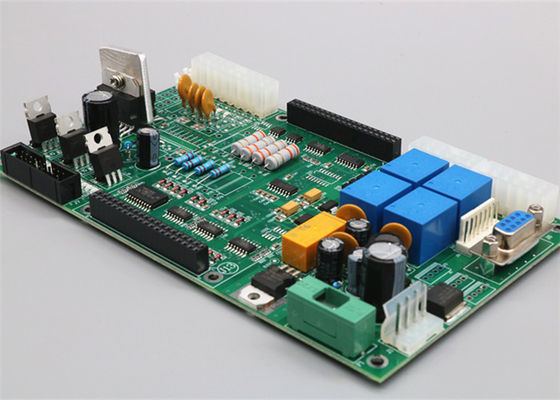

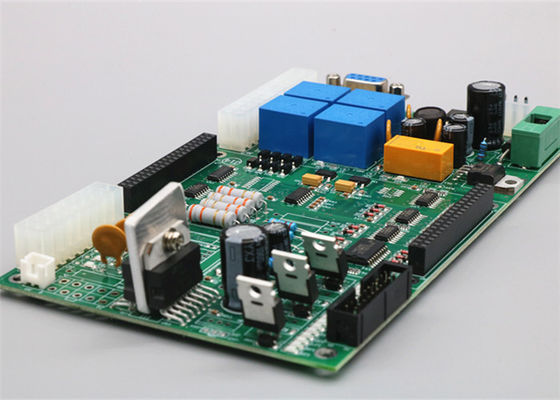

2Фотографии.
3. Часто задаваемые вопросы
Вопрос: Какие файлы вы используете при изготовлении печатных плат?
A: Гербер или Орёл, указание на БОМ, ПНП и положение компонентов
Вопрос: Вы можете предложить образец?
О: Да, мы можем настроить вам образец для тестирования перед массовым производством
Вопрос: Когда я получу котировку после отправки Gerber, BOM и процедуры тестирования?
Ответ: В течение 6 часов для котировки PCB и около 24-48 часов для котировки PCBA.
Вопрос: Как я могу узнать процесс производства моего ПХБ?
Ответ: 5-7 дней для производства ПКБ и закупки компонентов, и 14 дней для сборки ПКБ и тестирования.
Вопрос: Как я могу убедиться в качестве моего ПХБ?
Ответ: Мы убеждаемся, что каждая деталь изделий PCB работает хорошо перед отгрузкой. Мы проверим их все в соответствии с вашей процедурой испытаний.
Сборка печатных плат, также известная как сборка печатных плат, - это процесс заполнения и сварки электронных компонентов на печатную плату.Это включает в себя несколько шагов, чтобы превратить голый PCB в функциональное электронное устройствоВот общий обзор процесса сборки ПХБ:
Закупка компонентов: Первый шаг заключается в поиске и приобретении электронных компонентов, необходимых для сборки печатных плат.соединителиКомпоненты можно приобрести у разных поставщиков или дистрибьюторов.
Производство ПКБ: Перед сборкой необходимо изготовить сам ПКБ. Это включает в себя проектирование макета ПКБ, изготовление голых ПКБ и нанесение необходимых следов меди, маски сварки,и шелковые маркировка.
Размещение компонентов: на этом этапе электронные компоненты устанавливаются на ПКБ.Двумя основными методами размещения компонентов являются технология поверхностного монтажа (SMT) и технология проходки (THT)Компоненты SMT помещаются на поверхность ПКБ и сварятся с помощью пасты сварки и методов сварки рефлюем.Компоненты THT имеют провода, которые проходят через отверстия в ПКБ и сварятся с противоположной стороны.
Сварка: После того, как компоненты помещены на ПКБ, процесс сварки выполняется для создания электрических и механических соединений.Сварка может быть выполнена с помощью различных методов, таких как сварка с обратным потоком (для компонентов SMT), волновая сварка (для компонентов THT) или ручная сварка (для конкретных компонентов или переработки).
Проверка и испытания: после сварки сборный ПКБ проходит проверку и испытания для обеспечения качества и функциональности электронного устройства.Рентгеновская инспекция, функциональные испытания и другие методы могут быть использованы для выявления любых дефектов или неисправностей.
Окончательная сборка: после того, как сборка ПКБ будет проверена на правильность функционирования, она может быть дополнительно интегрирована в сборку конечного продукта.установка корпуса, и подключение к другим подсистемам или компонентам.
Стоит отметить, что процесс сборки ПКБ может варьироваться в зависимости от конкретных требований, отраслевых стандартов и производственных возможностей контрактного производителя или сборочного дома.
