8 слоев HDI PCB завод PCB сборка шэньчжэнь производители печатных плат

8 слоев HDI PCB завод PCB сборка шэньчжэнь производители печатных плат

1Подробная спецификация

Введение:

Сборка печатных плат Это для подключения SMT ((Surface Mounted Technolofy) и DIP в печатную плату, также называемую PCBA.

Производство:

Как SMT, так и DIP являются способами интеграции компонентов в плату ПКБ.SMT не нуждается в пробурении отверстий на PCB, в то время как DIP должен подключить шприц компонента к пробуренному отверстию.

СМТ:

В основном используют настойку для упаковки машины, чтобы прикрепить некоторые микрокомпоненты к ПХБ.Возвращение в паяльную печьНаконец-то проверка.


Сборка печатных плат (PCB), также известная как сборка плат или производство PCB,является процессом заполнения и сварки электронных компонентов на ПКБ для создания функционального электронного устройстваПроцесс сборки ПКБ обычно включает следующие этапы:
Закупка компонентов: Первый шаг заключается в поиске и приобретении электронных компонентов, необходимых для сборки печатных плат.соединителиКомпоненты можно приобрести у разных поставщиков или дистрибьюторов.
Производство ПКБ: Перед сборкой необходимо изготовить сам ПКБ. Это включает в себя проектирование макета ПКБ, создание файлов дизайна ПКБ, изготовление обнаженного ПКБ,и применение необходимых следов медиПроизводство ПХБ может осуществляться с использованием различных методов, таких как гравюра, фрезирование или печать.
Размещение компонентов: на этом этапе электронные компоненты устанавливаются на ПКБ.Двумя основными методами размещения компонентов являются технология поверхностного монтажа (SMT) и технология проходки (THT)Компоненты SMT помещаются на поверхность ПКБ и сварятся с помощью пасты сварки и методов сварки рефлюем.Компоненты THT имеют провода, которые проходят через отверстия в ПКБ и сварятся с противоположной стороны.
Сварка: После того, как компоненты помещены на ПКБ, процесс сварки выполняется для создания электрических и механических соединений.Сварка может быть выполнена с помощью различных методов, таких как сварка с обратным потоком (для компонентов SMT), волновая сварка (для компонентов THT) или ручная сварка (для конкретных компонентов или переработки).
Проверка и испытания: после сварки сборный ПКБ проходит проверку и испытания для обеспечения качества и функциональности электронного устройства.Рентгеновская инспекция, функциональные испытания и другие методы могут быть использованы для выявления любых дефектов или неисправностей.
Окончательная сборка: после того, как сборка ПКБ будет проверена на правильность функционирования, она может быть дополнительно интегрирована в сборку конечного продукта.установка корпуса, и подключение к другим подсистемам или компонентам.
Процесс сборки ПКБ может варьироваться в зависимости от конкретных требований, отраслевых стандартов и производственных возможностей контрактного производителя или сборочного дома.передовые методы, такие как селективная сварка, применение соответствующего покрытия и испытания могут быть использованы в зависимости от сложности и функциональности собираемого электронного устройства.

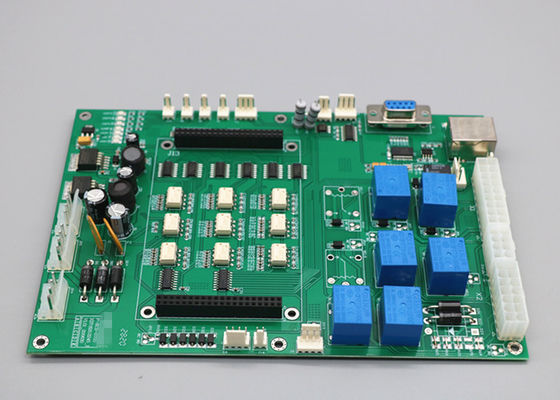

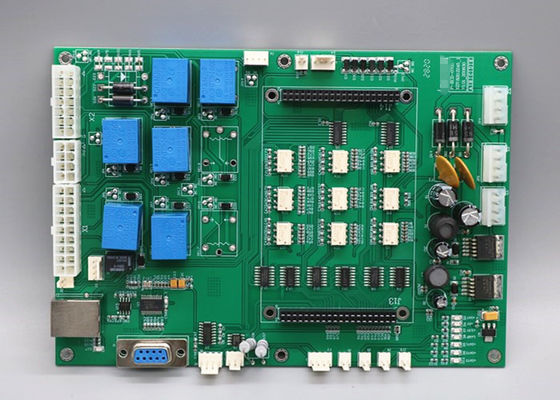

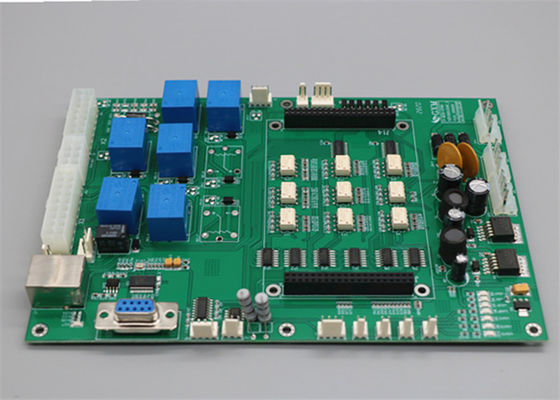

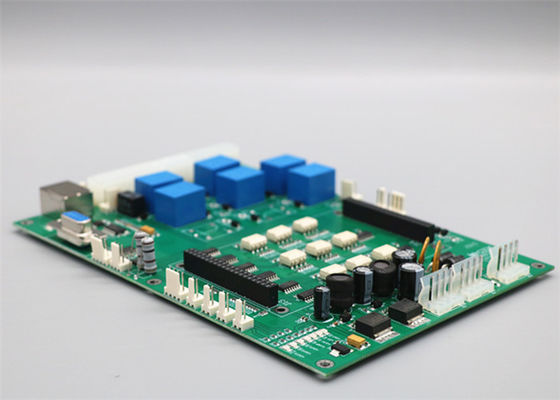

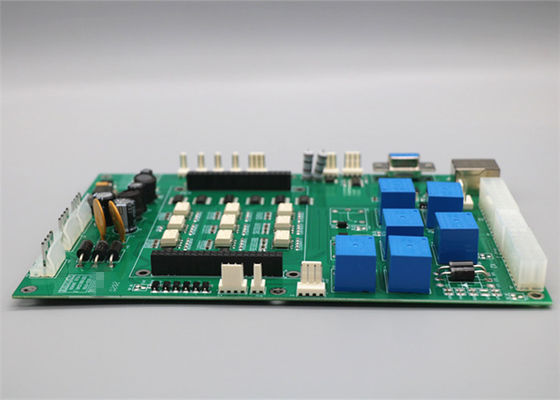

2Фотографии.

Частые вопросы

Вопрос: Какие файлы вы используете при изготовлении печатных плат?
A: Гербер или Орёл, указание на БОМ, ПНП и положение компонентов

Вопрос: Вы можете предложить образец?
О: Да, мы можем настроить вам образец для тестирования перед массовым производством

Вопрос: Когда я получу котировку после отправки Gerber, BOM и процедуры тестирования?
Ответ: В течение 6 часов для котировки PCB и около 24-48 часов для котировки PCBA.

Вопрос: Как я могу узнать процесс производства моего ПХБ?

Ответ: 5-7 дней для производства ПКБ и закупки компонентов, и 14 дней для сборки ПКБ и тестирования.

Вопрос: Как я могу убедиться в качестве моего ПХБ?
Ответ: Мы убеждаемся, что каждая деталь изделий PCB работает хорошо перед отгрузкой. Мы проверим их все в соответствии с вашей процедурой испытаний.
