PCBA-S-096597 SMt Прототип PCB сборка Услуги массового производства SMT PCB сборка

PCBA-S-096597 SMt Прототип PCB сборка Услуги массового производства SMT PCB сборка

Наименование марки: KAZ Circuit
Номер модели: PCBA-B-096597
МОК: 1 ПК
цена: USD/pc
Условия оплаты: T/T, западное соединение, PayPal
Способность к поставкам: 20 000 квадратных метров/месяц
Подробная информация
Место происхождения:
Китай
Сертификация:
ISO9001, TS16949, UL, RoHS
Склады:
4 слоя
Толщина доски:
1.6 мм
Медь:
1 унция
Поверхность:
HASL LF
Soldmask:
синий
Шелковые экраны:
Белый
Упаковывая детали:
Обруч пузыря
Поставка способности:
20 000 квадратных метров/месяц
Выделить:

Обслуживания собрания Pcb прототипа PCBA-S-096597 Smt

,

Голубое собрание PCB Soldmask SMT

,

Массовое производство собрания Pcb прототипа Smt

Описание продукта

PCBA-S-096597 SMt Прототип PCB сборка Услуги массового производства SMT PCB сборка



Подробные характеристики:



Склады 4
Материал FR-4
Толщина доски 1.6 мм
Толщина меди 1 унция
Обработка поверхности HASL LF
Продается маска и шелковой экран Зеленый и белый
Стандарт качества IPC класс 2, 100% E-испытание
Сертификаты TS16949, ISO9001, UL, RoHS





Что может для вас сделать KAZ Circuit:



  • Дизайн ПКБ и ПКБА
  • Производство ПХБ (прототип, малый и средний, серийное производство)
  • Поставка компонентов
  • Сборка ПКБ/SMT/DIP


Для получения полной котировки PCB/PCBA, пожалуйста, предоставьте информацию ниже:



  • Файл Гербера с подробной спецификацией ПКБ
  • Список BOM (лучше с помощью Excel fomart)
  • Фото PCBA (если вы делали этот PCBA раньше)





Производительские мощности:



Мощность Двухсторонний: 12000 кв. м / месяц
Многослойные: 8000 кв.м / месяц
Минимальная ширина линии/пробел 4/4 миллиметра (1 миллиметр = 0,0254 мм)
Толщина доски 0.3~4.0 мм
Склады 1 ~ 20 слоев
Материал FR-4, алюминий, PI
Толщина меди 0.5 ~ 4 унции
Материал Tg Tg140 ~ TG170
Максимальный размер ПКБ 600*1200 мм
Минимальный размер отверстия 0.2 мм (+/- 0,025)
Обработка поверхности HASL, ENIG, OSP





Способность SMT

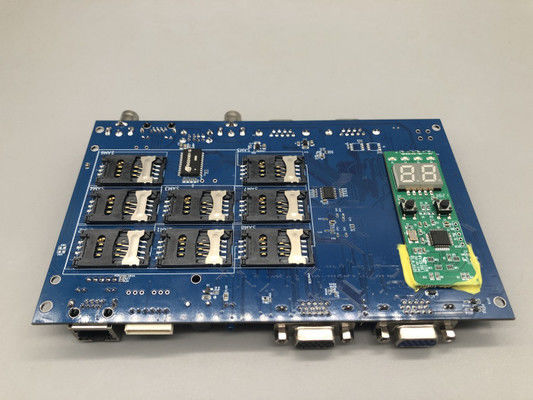

PCBA-S-096597 SMt Прототип PCB сборка Услуги массового производства SMT PCB сборка 0





Сборка ПКБ SMT процедура:



ПХБ-препарат:

Очистить ПХБ-субстрат, чтобы удалить любые загрязнители, которые могут повлиять на качество сварного соединения.

Нанесите на ПКБ маску сварки, чтобы определить медные подложки, на которых будут размещены компоненты.

На медные подушки применяется поверхностная обработка, такая как ENIG (Electroless Nickel Immersion Gold), чтобы повысить сварную способность.



Печать с пастой для сварки:

Поместите штемпель на ПКБ с отверстиями штемпеля, соответствующими медным подушкам ПКБ.

Пасту сварки (смесь частиц сплава сварки и потока) скребят через штенцель, осаждая пасту сварки на подкладках ПКБ.

Точный контроль толщины штемпеля, объема пасты сварки и давления скрейгея имеют решающее значение для последовательного отложения пасты сварки.



Расположение элемента:

Автоматические машины для подбора и размещения используют системы зрения для точного определения местоположения компонентов и размещения их на пасте сварки.

Ориентация компонента, соплотность и точность позиции имеют решающее значение для надежных сварных соединений.

Дополнительные компоненты, такие как соединители или теплоотводы, могут быть установлены вручную.



Сплав рефлюсом

Компоненты ПХБ проходят через печь с тщательно контролируемыми температурными профилями.

Паста для сварки тает, увлажняя провода компонентов и пластинки ПКБ, и формирует сварный соединение при охлаждении.

Различные сплавы для сварки, такие как безсвинцовые (например, олово-серебро-мед), имеют специфические температурные профили обратного потока.



Проверка и испытания:

Визуальный осмотр (ручный или автоматизированный) проверяет правильное размещение компонентов, качество сварного соединения и потенциальные дефекты.

Системы автоматизированной оптической инспекции (AOI) используют машинное зрение для быстрого выявления и локализации любых проблем.

Электрические испытания, такие как испытания в схеме (ICT) или функциональные испытания, проверяют электрическую производительность ПКБ.



Чистое и соответственное покрытие (необязательно):

Сборки ПХБ могут проходить процесс очистки для удаления оставшейся пасты или потока сварки.

Конформированное покрытие представляет собой полимерный защитный слой, который может быть нанесен на ПХБ для повышения влагостойкости и экологической устойчивости.



Сборка ПКБ SMTтребует строгого контроля над всем процессом, чтобы обеспечить высокое качество и надежность электронных продуктов.и инспекционные технологии имеют решающее значение для широкого использования SMT в современном производстве электроники.

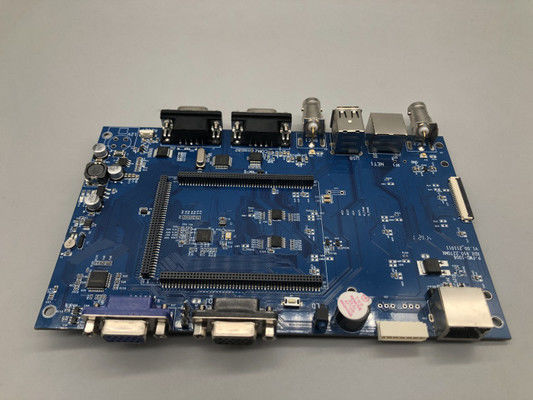

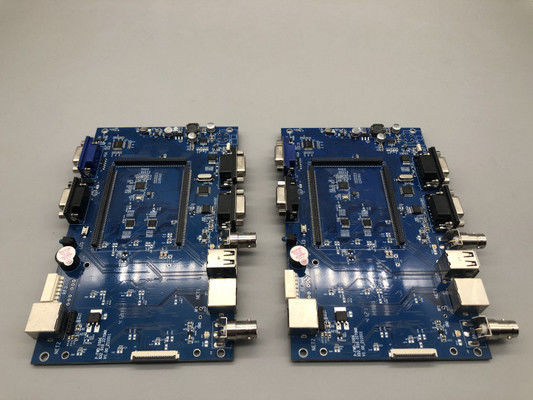

Фотографии этого Прототип быстрого поворота и массовое производство для сборки ПКБ SMT 6 линий сборки ПКБ


PCBA-S-096597 SMt Прототип PCB сборка Услуги массового производства SMT PCB сборка 1



PCBA-S-096597 SMt Прототип PCB сборка Услуги массового производства SMT PCB сборка 2
