| Наименование марки: | KAZ Circuit |
| Номер модели: | PCBA-B-0966950 |
| МОК: | 1 ПК |
| цена: | USD/pc |
| Условия оплаты: | T/T, западное соединение, PayPal |
| Способность к поставкам: | 20 000 квадратных метров/месяц |
Быстрое время выполнения работы Прототип сборки платы PCB Сервис сборки белого шелкового экрана SMT PCB
Подробные характеристики:
| Склады | 6 |
| Материал | FR-4 |
| Толщина доски | 1.6 мм |
| Толщина меди | 1 унция |
| Обработка поверхности | ENIG |
| Продается маска и шелковой экран | Черно-белый |
| Стандарт качества | IPC класс 2, 100% E-испытание |
| Сертификаты | TS16949, ISO9001, UL, RoHS |
Что может для вас сделать KAZ Circuit:
Для получения полной котировки PCB/PCBA, пожалуйста, предоставьте информацию ниже:
Производительские мощности:
| Мощность | Двухсторонний: 12000 кв. м / месяц Многослойные: 8000 кв.м / месяц |
| Минимальная ширина линии/пробел | 4/4 миллиметра (1 миллиметр = 0,0254 мм) |
| Толщина доски | 0.3~4.0 мм |
| Склады | 1 ~ 20 слоев |
| Материал | FR-4, алюминий, PI |
| Толщина меди | 0.5 ~ 4 унции |
| Материал Tg | Tg140 ~ TG170 |
| Максимальный размер ПКБ | 600*1200 мм |
| Минимальный размер отверстия | 0.2 мм (+/- 0,025) |
| Обработка поверхности | HASL, ENIG, OSP |
Способность SMT
Сборка ПКБ SMTотносится к процессу изготовления печатных плат (PCB) с использованием технологии поверхностного монтажа,где электронные компоненты размещаются и сварятся непосредственно на поверхности ПКБ, а не вводятся через отверстия.
Ключевые аспекты сборки ПКБ SMT включают:
Размещение компонента:
Компоненты SMT, такие как резисторы, конденсаторы, интегральные схемы (IC) и другие устройства для установки на поверхности, размещаются непосредственно на поверхности печатного листа с помощью автоматизированных машин для подбора и размещения.
Точное расположение компонентов имеет решающее значение для обеспечения точного выравнивания и надежных электрических соединений.
Осаждение пасты сварки:
Паста для сварки - это смесь частиц сплава для сварки и потока, который избирательно оседает на медных подложках ПКБ с помощью печати штемпелем или других автоматизированных процессов.
Лепильная паста выступает в качестве клеящего и проводящего материала, который будет формировать электрическое соединение между компонентами и ПХБ.
Сплавление обратным потоком:
После того, как компоненты размещены, the PCB assembly goes through a reflow soldering process that heats the board in a controlled environment to melt the solder paste and form electrical and mechanical connections between the components and the PCB.
Профили обратного потока, включая температуру, время и атмосферу, тщательно оптимизированы для обеспечения надежных сварных соединений.
Автоматическое обнаружение:
После процесса повторного потока сборки ПКБ автоматически проверяются с использованием различных методов, таких как оптическая инспекция, рентгеновская инспекция или автоматическая оптическая инспекция (AOI).
Эти проверки помогают выявить и исправить любые проблемы, такие как дефекты сварки, неправильное выравнивание компонентов или отсутствующие компоненты.
Испытания и контроль качества:
Всестороннее тестирование, включая функциональное, электрическое и экологическое тестирование, проводится для обеспечения того, чтобы PCB-сборы соответствовали требуемым спецификациям и стандартам производительности.
Внедряет меры контроля качества, такие как статистический контроль процессов и анализ сбоев, для поддержания высоких стандартов производства и надежности продукции.
Преимущества сборки ПКБ SMT:
Более высокая плотность компонентов: компоненты SMT меньше и могут быть помещены ближе друг к другу, что приводит к более компактной, меньшей конструкции ПКБ.
Улучшенная надежность: SMT сварные соединения более устойчивы к вибрациям, ударам и тепловым циклам, чем проходные соединения.
Автоматизированное производство: процесс сборки SMT может быть высоко автоматизированным, повышая эффективность производства и уменьшая ручную работу.
Эффективность затрат: сборка SMT может быть более экономически эффективной, особенно для производства больших объемов, из-за снижения затрат на материалы и рабочую силу.
Приложения для сборки ПКБ SMT:
Потребительская электроника: смартфоны, планшеты, ноутбуки и другие портативные устройства
Промышленная электроника: системы управления, оборудование автоматизации и оборудование силовой электроники
Автомобильная электроника: блоки управления двигателями, информационно-развлекательные системы и системы безопасности
Аэрокосмическая и оборонная промышленность: авионика, спутниковые системы и военное оборудование
Медицинские изделия: диагностическое оборудование, имплантируемые изделия и портативные решения в области здравоохранения
Сборка ПКБ SMTявляется основной технологией, используемой для производства компактных, надежных и экономически эффективных электронных устройств в различных отраслях промышленности.

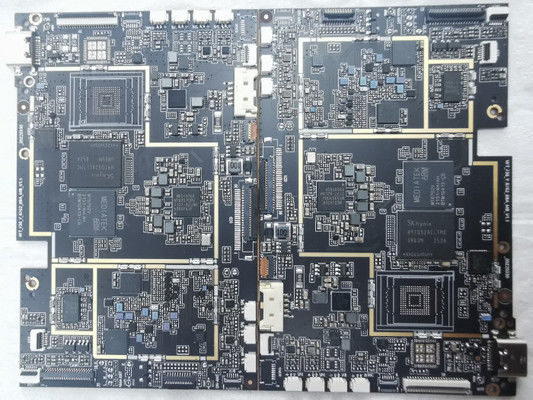

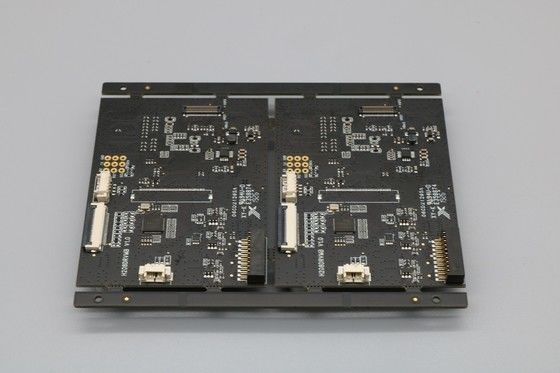

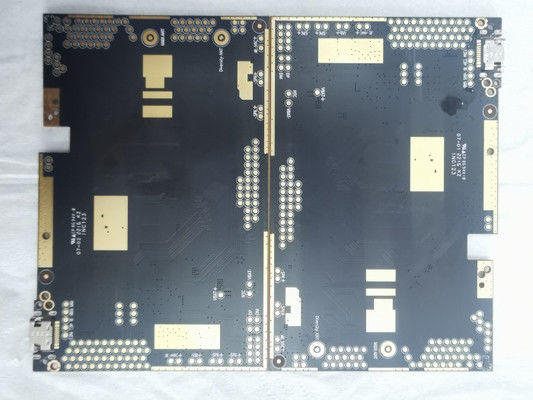

Фотографии быстрого времени выполнения Прототип PCB сборки Поставщик услуг
