| Наименование марки: | NA |
| Номер модели: | NA |
| МОК: | 1PCS |
| цена: | 0.1usd |
| Условия оплаты: | L/C, D/P, T/T, западное соединение, MoneyGram |
| Способность к поставкам: | 10000pcs ежемесячное |
Описание обслуживания собрания PCB

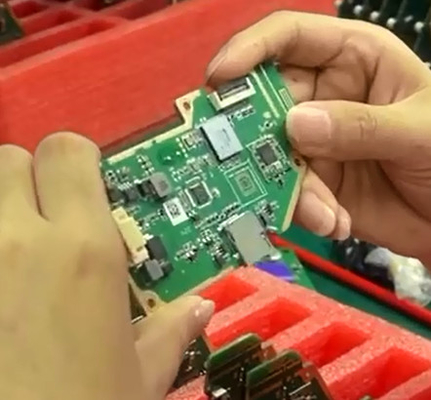

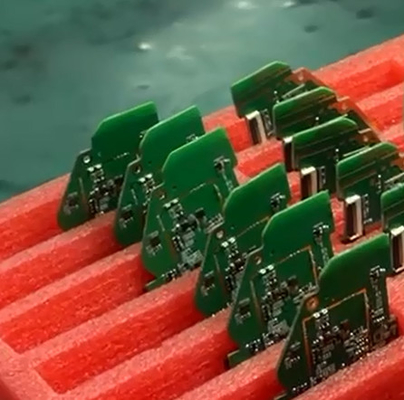

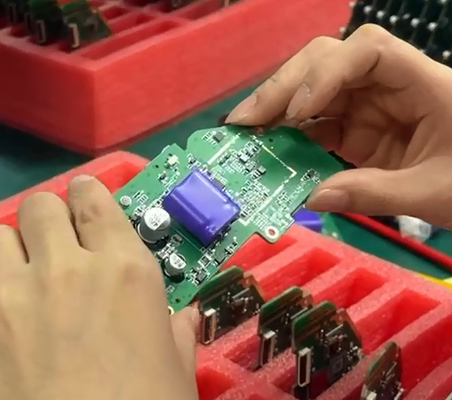

эта доска 10 слоев FR4 TG150 с поверхностным покрытием ENIG 2u» для смартфона. мы можем признавать прототип PCB, том samll, середину и большой том. никакой запрос MOQ для нового order.all нашего PCB нет встреченной аттестации UL, TS 16949, ROHS, ISO etc.
Спецификация обслуживания собрания PCB
| 1 | Слой | 1-30 слой |
| 2 | Материал | FR-4, CEM-1, CEM-3, высота TG, FR4 галоид свободный, FR-1, FR-2, алюминий |
| 3 | Толщина доски | 0.2mm-7mm |
| 4 | Сторона доски Max.finished | 510mm*1200mm |
| 5 | Размер отверстия Min.drilled | 0.25mm |
| 6 | Ширина Min.line | 0.075mm (3mil) |
| 7 | Min.line spaceing | 0.075mm (3mil) |
| 8 | Поверхностные финиш/обработка | HALS/HALS неэтилированное, химическое олово, химическое золото, золото Inmersion погружения серебряное/золото, Osp, плакировка золота |
| 9 | Медная толщина | 0.5-4.0oz |
| 10 | Цвет маски припоя | зеленый/черный/белый/красный/голубой/желтый |
| 11 | Внутренняя упаковка | Вакуум пакуя, полиэтиленовый пакет |
| 12 | Наружная упаковка | Стандартная упаковка коробки |
| 13 | Допуск на диаметр отверстия | PTH: ±0.076, NTPH: ±0.05 |
| 14 | Сертификат | UL, ISO9001, ISO14001, ROHS, CQC |
| 15 | Профилировать пробивать | Трасса, V-CUT, скашивая |
| 16 | Обслуживание собрания | Снабжать обслуживание OEM все виды собрания платы с печатным монтажом |
Емкость продукта собрания PCB (SMT)
| Емкость SMT | |
| Деталь SMT | Емкость |
| Размер PCB максимальный | 510mm*1200mm (SMT) |
| Компонент обломока | 0201, 0402, 0603, 0805, пакет 1206 |
| Космос Min.pin IC | 0.1mm |
| MIN. космоса BGA | 0.1mm |
| Max.precision собрания IC | ±0.01mm |
| Емкость собрания | ≥8 миллион piots/день |
| Емкость SMT | 7 производственных линий SMT |
| Емкость ПОГРУЖЕНИЯ | 2 производственной линии ПОГРУЖЕНИЯ |
| Испытание собрания | Тест моста, тест AOI, тест рентгеновского снимка, ICT (в тесте цепи), FCT (функциональный тест цепи) |
FCT (функциональный тест цепи) |
Настоящий тест, тест напряжения тока, тест высокой температуры и низкой температуры, тест удара падения, тест вызревания, контрольное испытание воды, утечк-защитный тест и etc. Различный тест можно сделать согласно вашему требованию. |
Применение продуктов:
1, связь телекоммуникаций
2, бытовая электроника
3, монитор безопасностью
4, корабль Electronices
5, умный дом
6, промышленные контроли
7, военное & оборона
8, автомобильный
9, промышленная автоматизация
10, медицинские службы
11, новая энергия
И так далее
Преимущество обслуживания собрания PCB
• Строгий пассив продукта, принимая стандарт IPC-A-160
• Pretreatment инженерства перед продукцией
• Управление производственного процесса (5Ms)
• 100% E-тест, визуальный контроль 100%, включая IQC, IPQC, FQC, OQC
• Осмотр 100% AOI, включая рентгеновский снимок, микроскоп 3D и ICT
• Высоковольтный тест, тест управлением импеданса
• Микро- раздел, паяя емкость, термальные нагрузочные испытания, ударное испытание
Обслуживания OEM/ODM/EMS для PCBA:
· PCBA, собрание доски PCB: SMT & PTH & BGA
· PCBA и дизайн приложения
· Поиск и покупать компонентов
· Быстрое прототипирование
· Пластиковый инжекционный метод литья
· Штемпелевать металлического листа
· Окончательная сборка
· Тест: AOI, тест В-цепи (ICT), функциональный тест (FCT)
· Изготовленный на заказ зазор для материальных импорта и экспортировать продукта
Теперь мы фабрика которая может обеспечить универсальное обслуживание,
от продукции PCB, компоненты покупая к компонентам собирают.
