4 слоя SMT PCB сборка шэньчжэнь IPC класс 2 HASL Автомобильный PCB для бортов управления тормоза SMT PCB сборка

4 слоя SMT PCB сборка шэньчжэнь IPC класс 2 HASL Автомобильный PCB для бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой бортовой борто

Подробные характеристики:

• Склады: 2 слоя
• Материал: FR-4
• Толщина меди: 1 унция
• Обработка поверхности: погружение золота ENIG
• Минимальная дырка: 0,2 мм
• Проданный цвет маски: зеленый
• шелковый цвет: белый

Для получения полной котировки PCB/PCBA, пожалуйста, предоставьте информацию ниже:

Что может для вас сделать KAZ Circuit:

• Прототип ПКБ/серийное производство
• Компоненты поставляются в соответствии с вашим списком BOM.
• Сборка ПКБ (SMT/DIP..)

Для получения полной котировки PCB/PCBA, пожалуйста, предоставьте информацию ниже:

• Файл Гербера с подробной спецификацией ПКБ
• Список BOM (лучше с помощью Excel fomart)
• Фото PCBA (если вы делали этот PCBA раньше)

Производительские мощности:

    Сборка ПКБ SMT относится к процессу изготовления печатных плат (PCB) с использованием технологии поверхностного монтажа,где электронные компоненты размещаются и сварятся непосредственно на поверхности ПКБ, а не вводятся через отверстия.

Ключевые аспекты сборки ПКБ SMT включают:

Размещение компонента:

Компоненты SMT, такие как резисторы, конденсаторы, интегральные схемы (IC) и другие устройства для установки на поверхности, размещаются непосредственно на поверхности печатного листа с помощью автоматизированных машин для подбора и размещения.

Точное расположение компонентов имеет решающее значение для обеспечения точного выравнивания и надежных электрических соединений.

Осаждение пасты сварки:

Паста для сварки - это смесь частиц сплава для сварки и потока, который избирательно оседает на медных подложках ПКБ с помощью печати штемпелем или других автоматизированных процессов.

Лепильная паста выступает в качестве клеящего и проводящего материала, который будет формировать электрическое соединение между компонентами и ПХБ.

Сплавление обратным потоком:

После того, как компоненты размещены, the PCB assembly goes through a reflow soldering process that heats the board in a controlled environment to melt the solder paste and form electrical and mechanical connections between the components and the PCB.

Профили обратного потока, включая температуру, время и атмосферу, тщательно оптимизированы для обеспечения надежных сварных соединений.

Автоматическое обнаружение:

После процесса повторного потока сборки ПКБ автоматически проверяются с использованием различных методов, таких как оптическая инспекция, рентгеновская инспекция или автоматическая оптическая инспекция (AOI).

Эти проверки помогают выявить и исправить любые проблемы, такие как дефекты сварки, неправильное выравнивание компонентов или отсутствующие компоненты.

Испытания и контроль качества:

Всестороннее тестирование, включая функциональное, электрическое и экологическое тестирование, проводится для обеспечения того, чтобы PCB-сборы соответствовали требуемым спецификациям и стандартам производительности.

Внедряет меры контроля качества, такие как статистический контроль процессов и анализ сбоев, для поддержания высоких стандартов производства и надежности продукции.

Преимущества сборки ПКБ SMT:

Более высокая плотность компонентов: компоненты SMT меньше и могут быть помещены ближе друг к другу, что приводит к более компактной, меньшей конструкции ПКБ.

Улучшенная надежность: SMT сварные соединения более устойчивы к вибрациям, ударам и тепловым циклам, чем проходные соединения.

Автоматизированное производство: процесс сборки SMT может быть высоко автоматизированным, повышая эффективность производства и уменьшая ручную работу.

Эффективность затрат: сборка SMT может быть более экономически эффективной, особенно для производства больших объемов, из-за снижения затрат на материалы и рабочую силу.

Приложения для сборки ПКБ SMT:

Потребительская электроника: смартфоны, планшеты, ноутбуки и другие портативные устройства

Промышленная электроника: системы управления, оборудование автоматизации и оборудование силовой электроники

Автомобильная электроника: блоки управления двигателями, информационно-развлекательные системы и системы безопасности

Аэрокосмическая и оборонная промышленность: авионика, спутниковые системы и военное оборудование

Медицинские изделия: диагностическое оборудование, имплантируемые изделия и портативные решения в области здравоохранения

Сборка ПКБ SMTявляется основной технологией, используемой для производства компактных, надежных и экономически эффективных электронных устройств в различных отраслях промышленности.

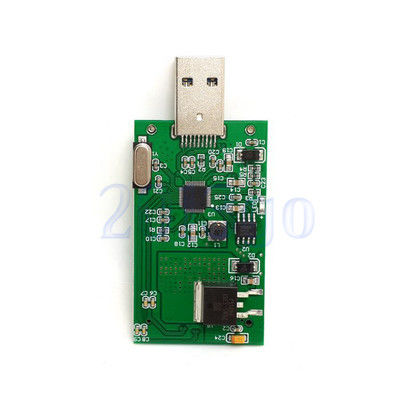

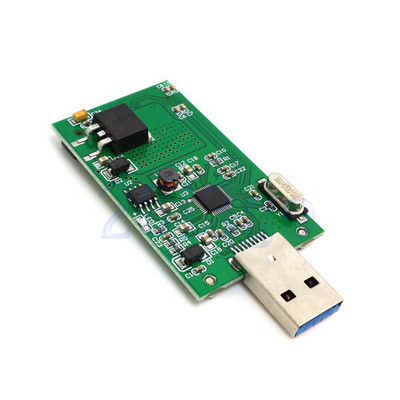

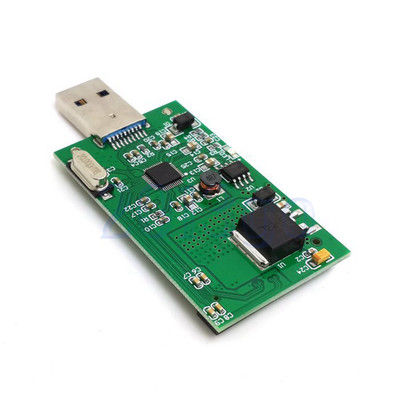

Больше фото из 2 слоев FR4 1,0 мм 1 унция погружение Золото печатные платы PCB
