| Наименование марки: | KAZ Circuit |
| Номер модели: | PCB-B-0010 |
| МОК: | 1 шт. |
| цена: | USD/pc |
| Условия оплаты: | T/T, западное соединение, PayPal |
| Способность к поставкам: | 20 000 квадратных метров/месяц |

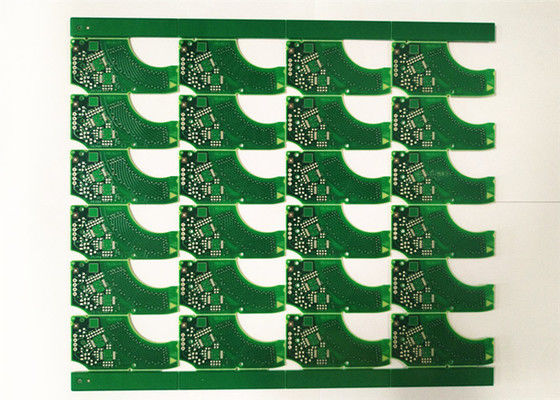

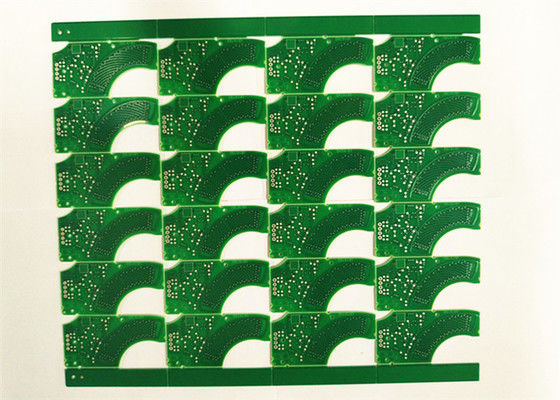

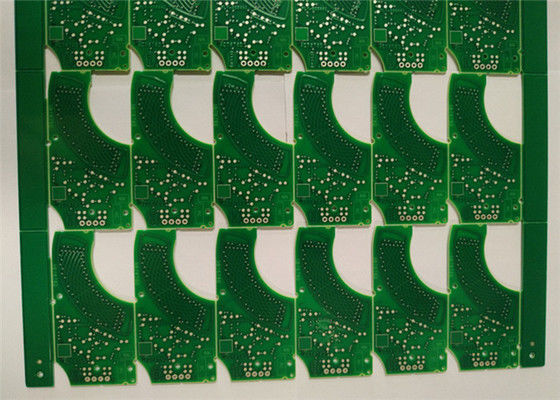

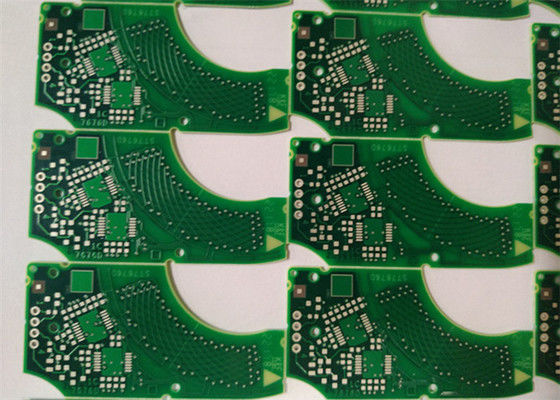

138.5*160мм / 25UP 94v 0 Круговая плата ENIG Поверхность FR4 HDI Печатные платы Автомобильные печатные платы
Как сделать заказ:
Дополнительная информация о KAZ:
Производственная мощность - жесткие ПХБ
| Положение | Производственная мощность |
| Вид продукции | Односторонний, двусторонний и многослойный |
| Максимальный размер платы | Односторонние и двусторонние: 600*1500 мм |
| Многослойный: 600*1,200 мм | |
| Поверхностная отделка | HASL, ENIG, OSP, Immersion Silver, Golden Finger и т.д. |
| Склады | 1 ~ 20 |
| Толщина лопаток | 0.4~4.0 мм |
| Базовая медь | 18мм ((1/2 унций), 35мм (1 унций), 70мм (2 унций), 105мм (3 унций), 150мм (4 унций), 300мм (8 унций) |
| Материал доски | FR-4, алюминиевая основа, полимид, медная основа, керамическая основа |
| Минуты размера буровой отверстия | 0.1 мм |
| Минимальная ширина линии и пространство | 0.075 мм |
| Золото | Никельное покрытие Толщина 2,5-5 мм, толщина золота 0,05 - 0,1 мм |
| Оцинкованное опрыскивание | Толщина олова 2,5-5 мм |
| Места для фрезы | проволока и край: 0,15 мм, отверстие и край: 0,2 мм, толерантность контура: +/- 0,1 мм |
| Стекловой разъем | Угол: 30°/45°/60° Глубина: 1~3 мм |
| В-резка | Угол: 30°/45°/60° Глубина: 1/3 толщины доски, минимум: 80*80 мм |
| Испытание в режиме включения и выключения | Максимальная площадь испытания: 400*1,200 мм |
| Максимальная точка испытания: 12 000 баллов | |
| Максимальное испытательное напряжение: 300 В | |
| Максимальное изоляционное сопротивление: 100mΩ | |
| Толерантность контроля импеданции | ± 10% |
| Выносливость при сварке | 85°C~105°C / 280°C~360°C |
Что может для вас сделать KAZ Circuit:
Производство ПХБ (прототип, малый и средний, серийное производство)
Поставка компонентов
Сборка ПКБ/SMT/DIP
Для получения полной котировки PCB/PCBA, пожалуйста, предоставьте информацию ниже:
Файл Гербера с подробной спецификацией ПКБ
Список BOM (лучше с помощью Excel fomart)
Фото PCBA (если вы делали этот PCBA раньше)
Автомобильные ПХБ являются важнейшими компонентами современных транспортных средств и играют жизненно важную роль в электронике и системах управления.Эти ПХБ предназначены для выдержки суровых условий и строгих требований автомобильной промышленности.
Ключевые особенности и соображения для автомобильных ПХБ включают:
Надежность и долговечность:
Автомобильные ПХБдолжны быть способны надежно работать при экстремальных температурах, вибрациях и других воздействиях окружающей среды, с которыми сталкиваются транспортные средства.
Для обеспечения долгосрочной производительности используются прочные материалы, такие как высококачественная медь, премиальные ламинатные материалы и специальные покрытия.
Безопасность и соответствие:
Автомобильные ПХБподлежат строгим стандартам безопасности и нормативным требованиям,такие, как те, которые установлены такими организациями, как ISO (Международная организация по стандартизации) и IATF (Международная автомобильная рабочая группа).
Проекты должны соответствовать этим стандартам для обеспечения безопасности и надежности систем транспортных средств.
Миниатюризация и сложность:
Автомобильная электроника становится все более сложной, что требует более продвинутых конструкций печатных плат с более высокой плотностью компонентов и меньшими форм-факторами.
Для удовлетворения потребностей в пространстве и производительности часто используются многослойные печатные платы, тонкопроницаемые компоненты и передовые технологии взаимосвязи.
Термоуправление:
Автомобильные ПХБчасто работают в условиях высокой температуры, что требует эффективных решений по управлению теплом, таких как теплоотводы, тепловые каналы и специализированные технологии охлаждения.
Электромагнитная совместимость (ЭМК):
Автомобильные ПХБдолжны быть спроектированы таким образом, чтобы минимизировать электромагнитные помехи (ЭМИ) и обеспечить адекватную электромагнитную совместимость (ЭМС) с другими системами транспортного средства.
Необходимо защищать сигнальные линии, приземлять их и тщательно направлять.
Компоненты автомобильного класса:
Автомобильные ПХБиспользовать специализированные электронные компоненты, подходящие для суровых условий эксплуатации транспортного средства, таких как более высокий диапазон температур, устойчивость к ударам и более длительный срок службы.
К основным применениям автомобильных печатных плат включают блоки управления двигателем (ECU), модули управления трансмиссией, информационно-развлекательные системы, сенсорные интерфейсы и передовые системы помощи водителю (ADAS).
Промышленность автомобильных печатных плат продолжает развиваться, с прогрессом в материалах, методах проектирования и производственных процессах, чтобы удовлетворить растущую надежность, производительность,и требования безопасности современных транспортных средств.
