FR4 печатные платы 1 унция меди 1,0 мм 4 слоя PCB сборка электронная печатная плата

FR4 печатные платы 1 унция медь 1,0 мм 4 слоя PCB сборка электронная печатная плата

Подробные характеристики:

• Склады: 2 слоя
• Материал: FR-4
• Толщина меди: 1 унция
• Обработка поверхности: погружение золота ENIG
• Минимальная дырка: 0,2 мм
• Проданный цвет маски: зеленый
• шелковый цвет: белый

Для получения полной котировки PCB/PCBA, пожалуйста, предоставьте информацию ниже:

Что может для вас сделать KAZ Circuit:

• Прототип ПКБ/серийное производство
• Компоненты поставляются в соответствии с вашим списком BOM.
• Сборка ПКБ (SMT/DIP..)

Процесс сборки электронных печатных плат (PCB)

Проектирование и производство ПКБ:

Работа с конструкторами ПКБ для создания схемы и макетов дляэлектронные ПХБ.
Рассматривайте такие факторы, как размещение компонентов, маршрутизация следов и правила проектирования во время планировки.
Отправьте файлы дизайна производителю печатных плат для изготовления, указав необходимые слои, материалы и отделки.
Получить голый ПХБ от производителя и проверить его на наличие любых дефектов или проблем.

Закупка и изготовление компонентов:
Определить электронные компоненты, необходимые для ПКБ, такие как интегральные схемы (ИК), резисторы, конденсаторы и разъемы.
Покупайте необходимые компоненты у уполномоченного дистрибьютора или непосредственно у производителя.
Подготовить компоненты к сборке, убедившись, что они правильно ориентированы и не содержат свинца (если применимо).

Автоматическая сборка ПКБ:
Наносить пасту на ПХБ с помощью печатного штемпеля или автоматического распределителя.
Электронные компоненты точно размещаются на ПКБ с помощью устройств для подбора и размещения.
Возобновляемая сварка выполняется в контролируемой среде без свинца для формирования надежных сварных соединений.
Для проходных компонентов используют автоматическое вставляющее и сварочное оборудование.

Инспекция и контроль качества:
Визуально проверить смонтированный ПКБ для обеспечения правильного размещения компонентов и качества сварного соединения.
Проводить электрические испытания, такие как проверка непрерывности, измерения сопротивления и испытания включения, чтобы убедиться, что ПКБ работает должным образом.
Внедрять дополнительные меры контроля качества, такие как автоматизированная оптическая инспекция (AOI) или рентгеновская инспекция, чтобы обнаружить любые скрытые дефекты.

Необязательное селективное сварка:
Для конкретных компонентов или участков ПКБ используются методы селективной сварки, такие как ручная или селективная волновая сварка.
Этот метод обычно используется для компонентов или переработки и ремонта, которые трудно сварят с помощью процесса повторного потока.

Покрытие и упаковка:
Защитное конформное покрытие наносится на сборный ПХБ для повышения его экологической и механической устойчивости.
В некоторых случаях ПХБ могут быть инкапсулированы в соединение для горшки или подполнения для обеспечения дополнительной защиты и поддержки.

Заключительные проверки и испытания:
Проводятся обширные функциональные испытания, чтобы убедиться, что собранные печатные платы соответствуют всем конструктивным спецификациям и требованиям.
Проводить испытания на окружающую среду, такие как тепловые циклы, влажность и вибрация, чтобы проверить надежность и долговечность ПКБ.
Документировать все результаты испытаний и хранить подробные записи качества для прослеживаемости.

Упаковка и перевозка:
Упаковать ПХБ в подходящий контейнер или корпус для безопасной перевозки и хранения.
Предоставьте всю необходимую документацию, такую как инструкции по сборке, схемы и отчеты об испытаниях, чтобы сопровождать PCB.

Ключевые соображения для электронной сборки ПКБ:
Соблюдать отраслевые стандарты и рекомендации по проектированию и производству ПКБ
Использовать высококачественные, надежные компоненты и материалы
Автоматизация и контроль процессов для обеспечения последовательной, повторяемой сборки
Строгий контроль и испытания на протяжении всего процесса сборки
Устойчивая упаковка и способы транспортировки для защиты ПХБ во время транзита

Вэлектронные ПКБпроцесс сборки предназначен для создания надежных высококачественных печатных плат, которые отвечают потребностям различных электронных приложений.меры контроля качества и защитные меры обеспечивают производительность ПКБ, долговечность и долгосрочная функциональность.

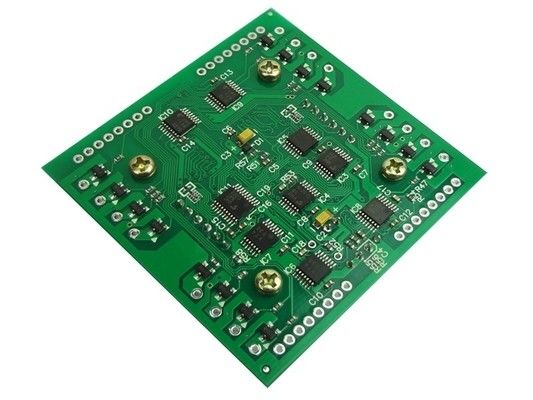

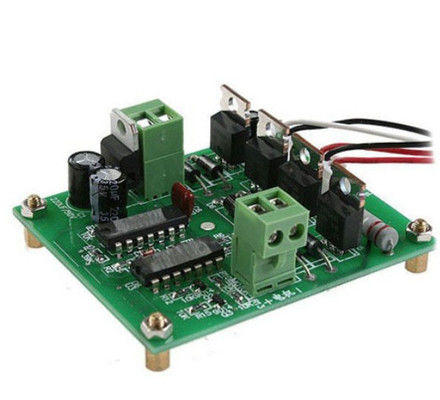

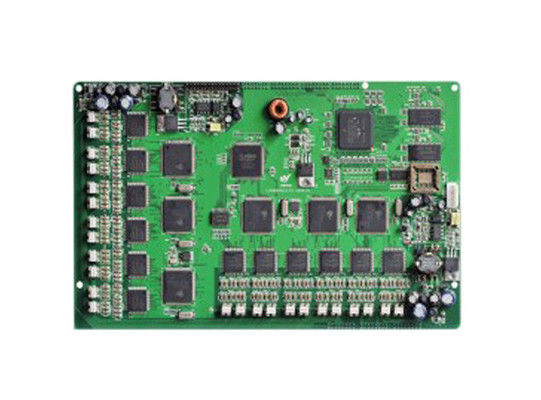

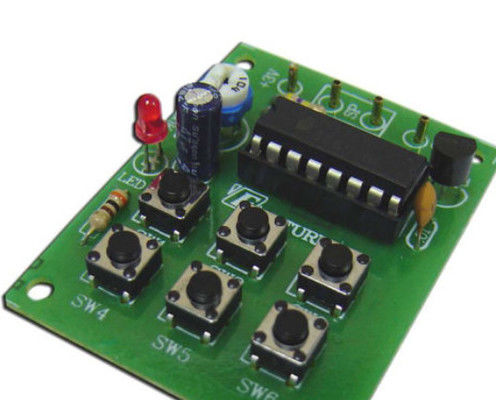

Больше фото из 2 слоев FR4 1,0 мм 1 унция погружение Золото печатные платы PCB
