OEM 4-слойные электронные печатные платы FR4 Материал ENIG 1u' Gold Finger Solder Mask.OEM бренд и3Mile электронные печатные платы

OEM 4-слойные электронные печатные доски FR4 Материал ENIG 1u' Gold Finger Solder Mask.

Подробные характеристики:

• Склады: 2 слоя
• Материал: FR-4
• Толщина меди: 1 унция
• Обработка поверхности: погружение золота ENIG
• Минимальная дырка: 0,2 мм
• Проданный цвет маски: зеленый
• шелковый цвет: белый

Для получения полной котировки PCB/PCBA, пожалуйста, предоставьте информацию ниже:

Что может для вас сделать KAZ Circuit:

• Прототип ПКБ/серийное производство
• Компоненты поставляются в соответствии с вашим списком BOM.
• Сборка ПКБ (SMT/DIP..)

Информация о компании:

KAZ Circuit является профессиональным производителем ПКБ из Китая с 2007 года, также предоставляет услуги по сборке ПКБ для наших клиентов. Теперь около 300 сотрудников. Сертифицированный ISO9001, TS16949, UL, RoHS.Мы уверены, что предоставим вам качественные продукты с фабричной ценой в течение самого быстрого времени доставки!

Производительские мощности:

    Печатные платы (PCB) являются основными компонентами электронного оборудования и являются физической основой, которая соединяет и поддерживает различные электронные компоненты.Он играет важную роль в функциональности и надежности электронных систем.

Ключевые аспекты электронных печатных плат включают:

Слои и состав:

ПХБ обычно состоят из нескольких слоев, наиболее распространенным из которых является 2- или 4-слойный дизайн.

Эти слои изготовлены из меди, служащей проводящими путями, и непроводящей подложки, такой как стекловолокно (FR-4) или другие специальные материалы.

Другие слои могут включать мощность и наземные плоскости для распределения мощности и снижения шума.

Интерконнекты и следы:

Медный слой выгравирован, чтобы сформировать проводящие следы, которые служат путями для электрических сигналов и энергии.

Виасы - это отверстия, которые соединяют следы между различными слоями, что позволяет осуществлять многослойные взаимосвязи.

Ширина трассы, расстояние и схемы маршрутизации предназначены для оптимизации целостности сигнала, импеданса и общей электрической производительности.

Электронный компонент:

Электронные компоненты, такие как интегральные схемы, резисторы, конденсаторы и соединители, монтируются и сварятся на печатную плату.

Размещение и маршрутизация этих компонентов имеет решающее значение для обеспечения оптимальной производительности, охлаждения и общей функциональности системы.

Технология производства ПКБ:

Процессы производства ПХБ обычно включают такие этапы, как ламинирование, бурение, медное покрытие, гравирование и нанесение паяльной маски.

В специализированных конструкциях печатных пластин используются передовые технологии, такие как лазерное бурение, передовая покрытие и многослойная коламинация.

Сборка ПКБ и сварка:

Электронные компоненты помещаются и сварятся на печатную плату либо вручную, либо автоматически с использованием таких методов, как сварка через отверстие или сварка поверхности.

Возвращение и волновая сварка являются распространенными автоматизированными процессами для соединения компонентов.

Испытания и контроль качества:

ПХБ проходит различные испытания и инспекционные процессы, такие как визуальная проверка, электрическое тестирование и функциональное тестирование, чтобы обеспечить его надежность и производительность.

Меры контроля качества, такие как инспекции в процессе производства и практики проектирования для производства (DFM), помогают поддерживать высокие стандарты в производстве ПХБ.

Электронные ПХБиспользуются в самых разных приложениях, включая потребительскую электронику, промышленное оборудование, автомобильные системы, медицинские устройства, аэрокосмическое и телекоммуникационное оборудование и многое другое.Продолжающийся прогресс в технологии ПКБ, такие как разработка высокоточных межконтактных (HDI) ПКБ и гибких ПКБ, позволили создать меньшие, более мощные и более энергоэффективные электронные устройства.

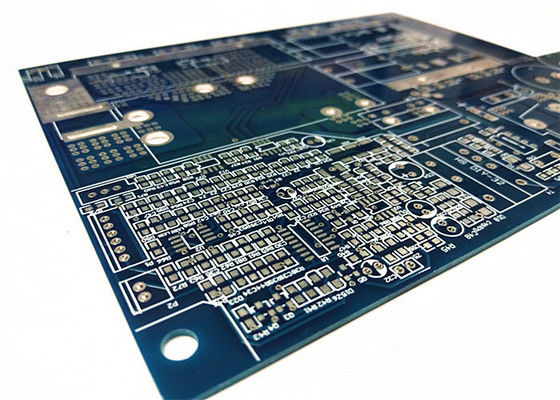

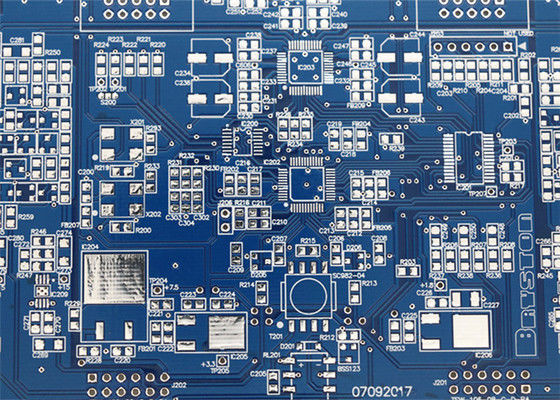

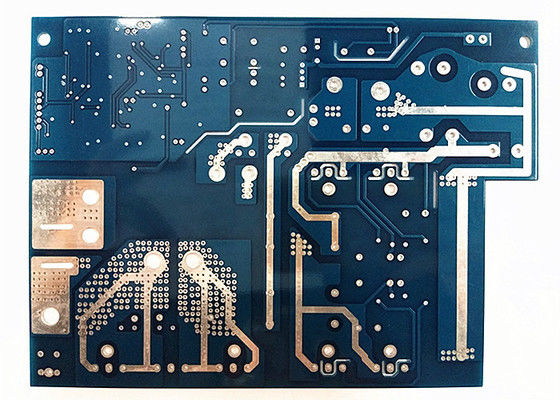

Больше фото из 2 слоев FR4 1,0 мм 1 унция погружение Золото печатные платы PCB
