Прототип PCB сборка PCB Прототип платы схемы изготовление Быстрый ответ

Прототип PCB сборка PCB прототип платы схемы изготовление быстрый ответ

Подробные характеристики:



Информация о компании:
KAZ Circuit является профессиональным производителем ПКБ из Китая с 2007 года, также предоставляютСборка ПКБСейчас у нас около 300 сотрудников, сертифицированы по стандартам ISO9001, TS16949, UL, RoHS.Мы уверены, что предоставим вам качественные продукты с фабричной ценой в течение самого быстрого времени доставки!


Для получения полной котировки PCB/PCBA, пожалуйста, предоставьте информацию ниже:


• Файл Гербера с подробной спецификацией ПКБ
• Список BOM (лучше с помощью Excel fomart)
• Фото PCBA (если вы делали этот PCBA раньше)


Что может для вас сделать KAZ Circuit:


• Дизайн ПКБ и ПКБА
• Производство ПХБ (прототип, малый и средний, серийное производство)
• Поставка компонентов
• Сборка ПКБ/SMT/DIP


Производственные мощности KAZ:




Способность SMT


Процесс сборки прототипа ПКБ


Проектирование и производство ПКБ:
Работа с конструкторами печатных плат для создания схемы и макетов для прототипов печатных плат.
Завершить проектирование печатных плат с учетом размещения компонентов, маршрутизации и любых специальных требований.
Отправить файлы дизайна производителю печатных плат для быстрого создания прототипов.
Получить голый прототип PCB от производителя и проверить его на наличие каких-либо дефектов.

Закупка компонентов:
Определить необходимые электронные компоненты, такие как интегральные интегралы, резисторы, конденсаторы и разъемы.
Покупайте необходимые компоненты, как правило, у дистрибьютора или онлайн-источника, который предлагает компоненты в небольших количествах.
Обеспечить совместимость компонентов с конструкцией ПКБ и соответствие спецификациям проекта.

Учебное пособиеСборка ПКБ:
Подготовить ПХБ к сборке, очистив поверхность и нанеся пасту сварки на подкладки компонентов.
Компоненты вручную помещаются и сварятся на ПКБ с помощью паяльного железа или станции переработки горячим воздухом.
Визуально проверить смонтированный ПКБ для обеспечения правильного размещения компонентов и сварных соединений.
Факультативный автоматизированный процесс сборки:
Для больших количеств прототипов или более сложных печатных пластин следует использовать полуавтоматический или автоматический процесс сборки, например:
Стенцильная печать для применения в пастке для сварки
Машины для подбора и размещения деталей
Сплавление обратным потоком в конвекционной печи

Испытания и устранение неполадок:
Проводить различные испытания для проверки функциональности и надежности прототипа ПКБ, такие как:
Электрические испытания (например, измерения непрерывности, сопротивления, напряжения и тока)
Функциональное испытание для обеспечения соответствия ПКБ спецификациям проектирования
Устранение любых проблем, обнаруженных во время испытаний, и внесение необходимых изменений в конструкцию или процесс сборки ПКБ.


Итеративная конструкция и сборка:
Приносить все необходимые изменения конструкции ПКБ на основе результатов испытаний и обратной связи.
Повторить процесс изготовления и сборки с обновленным дизайном.
Продолжайте этот итеративный процесс до тех пор, пока прототип PCB не будет соответствовать всем требуемым спецификациям и целям производительности.
Конечная упаковка и документация:
Упаковать прототипы ПХБ для безопасного хранения и транспортировки.
Предоставьте всю необходимую документацию, такую как инструкции по сборке, схемы и отчеты об испытаниях.

Ключевые соображения для прототипирования сборки ПКБ:
Акцент на быстром переходе и гибкости для адаптации к изменениям в конструкции
Производство первоначальных прототипов с использованием методов ручной сборки, таких как сварка через отверстие
Использование закупок малого объема компонентов для поддержки процесса создания прототипов
Проведение тщательных испытаний и устранение неполадок для выявления и решения проблем с проектированием или сборкой
Тесное сотрудничество между конструкторами ПКБ, сборщиками и заинтересованными сторонами проекта

Впрототип PCB-сборкиЭтот процесс имеет решающее значение для проверки конструкции, выявления любых проблем и улучшения продукта до начала полного производства.Это позволяет быстро повторяться и тестировать, чтобы убедиться, что окончательный дизайн ПКБ соответствует требованиям проекта.

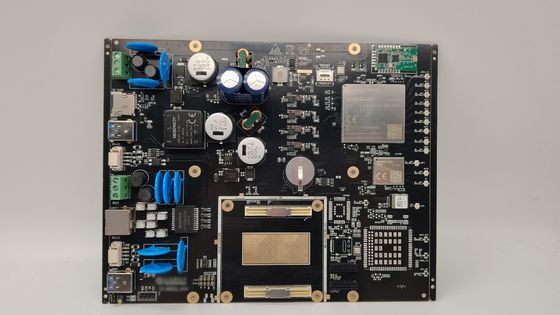

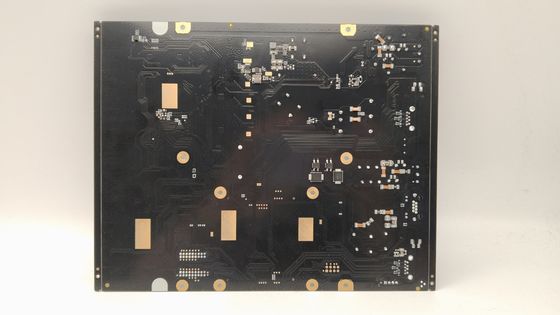

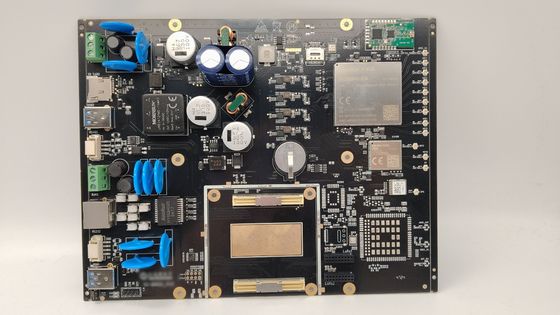

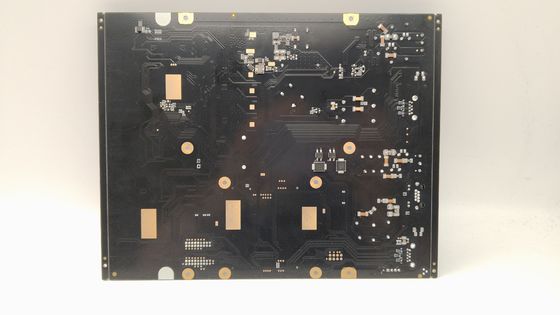

Еще фотографии.Дисплейный контроллер с высоким качествомy
