Домашняя система PCBA / OEM Custom Made Prototype Printed Circuit Boards,Прототип PCB сборки шэньчжэнь

Домашняя система PCBA / OEM Custom Made Prototype Printed Circuit Boards,Прототип PCB сборки шэньчжэнь

1. Особенности

1Односторонний OEM сервис, сделанный в Шэньчжэне, Китай.

2Произведено по Гербер файл и BOM список от клиента

3Материал FR4, соответствующий стандарту 94V0

4. SMT, DIP поддержка технологий

5. свободный от свинца HASL, охрана окружающей среды

6. UL, CE, ROHS

7Отправка по DHL, UPS, TNT, EMS или по требованию клиента

2. PCBAТехнические возможности

Сертификации:

ISO9001 / ISO14001 / ISO45001 (военный) / TS16949 (автомобильный) / RoHS / UL

Процесс сборки прототипа ПКБ

Проектирование и производство ПКБ:
Работа с конструкторами печатных плат для создания схемы и макетов для прототипов печатных плат.
Завершить проектирование печатных плат с учетом размещения компонентов, маршрутизации и любых специальных требований.
Отправить файлы дизайна производителю печатных плат для быстрого создания прототипов.
Получить голый прототип PCB от производителя и проверить его на наличие каких-либо дефектов.

Закупка компонентов:
Определить необходимые электронные компоненты, такие как интегральные интегралы, резисторы, конденсаторы и разъемы.
Покупайте необходимые компоненты, как правило, у дистрибьютора или онлайн-источника, который предлагает компоненты в небольших количествах.
Обеспечить совместимость компонентов с конструкцией ПКБ и соответствие спецификациям проекта.

Ручная сборка ПКБ:
Подготовить ПХБ к сборке, очистив поверхность и нанеся пасту сварки на подкладки компонентов.
Компоненты вручную помещаются и сварятся на ПКБ с помощью паяльного железа или станции переработки горячим воздухом.
Визуально проверить смонтированный ПКБ для обеспечения правильного размещения компонентов и сварных соединений.

Факультативный автоматизированный процесс сборки:
Для больших количеств прототипов или более сложных ПКБ следует использовать полуавтоматический или автоматический

Процесс сборки, такой как:
Стенцильная печать для применения в пастке для сварки
Машины для подбора и размещения деталей
Сплавление обратным потоком в конвекционной печи

Испытания и устранение неполадок:
Проводить различные испытания для проверки функциональности и надежности прототипа ПКБ, такие как:
Электрические испытания (например, измерения непрерывности, сопротивления, напряжения и тока)
Функциональное испытание для обеспечения соответствия ПКБ спецификациям проектирования
Устранение любых проблем, обнаруженных во время испытаний, и внесение необходимых изменений в конструкцию или процесс сборки ПКБ.

Итеративная конструкция и сборка:
Приносить все необходимые изменения конструкции ПКБ на основе результатов испытаний и обратной связи.
Повторить процесс изготовления и сборки с обновленным дизайном.
Продолжайте этот итеративный процесс до тех пор, пока прототип PCB не будет соответствовать всем требуемым спецификациям и целям производительности.

Конечная упаковка и документация:
Упаковать прототипы ПХБ для безопасного хранения и транспортировки.
Предоставьте всю необходимую документацию, такую как инструкции по сборке, схемы и отчеты об испытаниях.

Ключевые соображения для прототипирования сборки ПКБ:

Акцент на быстром переходе и гибкости для адаптации к изменениям в конструкции
Производство первоначальных прототипов с использованием методов ручной сборки, таких как сварка через отверстие
Использование закупок малого объема компонентов для поддержки процесса создания прототипов
Проведение тщательных испытаний и устранение неполадок для выявления и решения проблем с проектированием или сборкой
Тесное сотрудничество между конструкторами ПКБ, сборщиками и заинтересованными сторонами проекта

Впрототип PCB-сборкиЭтот процесс имеет решающее значение для проверки конструкции, выявления любых проблем и улучшения продукта до начала полного производства.Это позволяет быстро повторяться и тестировать, чтобы убедиться, что окончательный дизайн ПКБ соответствует требованиям проекта.

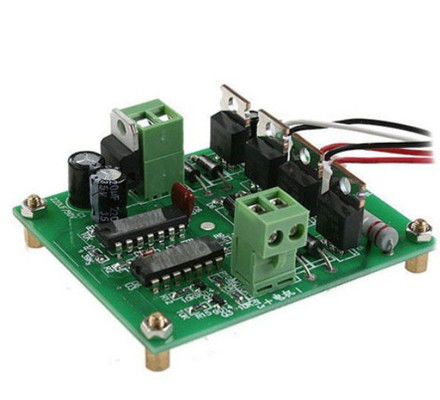

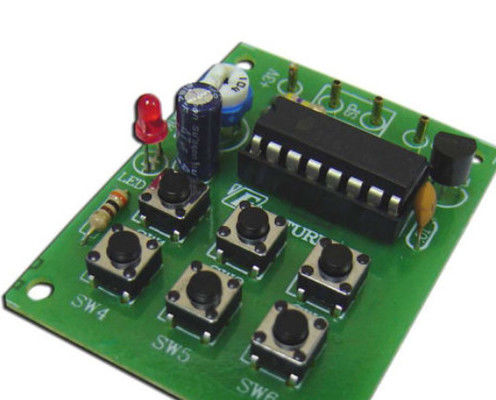

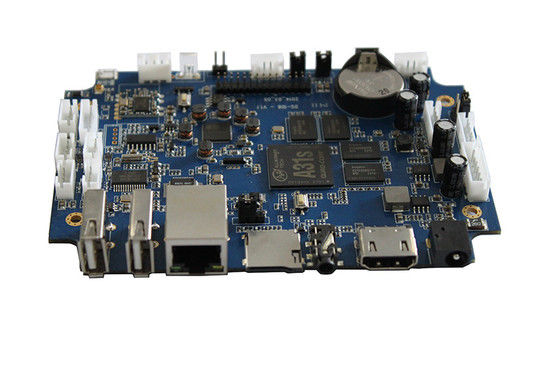

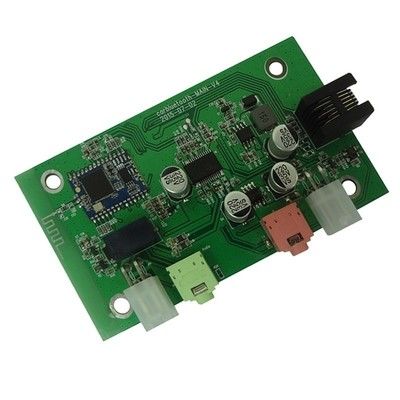

Картины PCBA
