электронная плата с печатным монтажом
Created with Pixso.

Производитель ПКБ с золотым покрытием Электронные печатные платы

Производитель ПКБ с золотым покрытием Электронные печатные платы

Наименование марки: KAZ
Номер модели: KAZA-B-045
МОК: 1 ЕДИНИЦА
цена: 0.1-20 USD / Unit
Условия оплаты: T/T, западное соединение, MoneyGram, L/C, D/A
Способность к поставкам: 2000 m2/месяц
Подробная информация
Место происхождения:
Китай
Сертификация:
UL&ROHS
Количество слоев:
2 ` 30 слоев
Максимальный размер платы:
600 mm x 1200 mm
Базовый материал для ПХБ:
FR4, CEM-1, TACONIC, Алюминий, Материал с высоким Tg, Роджерс высокой частоты, ТЕФЛОН, АРЛОН, Матери
Диапазон конечных границ Толщина:
0.21-7.0 мм
Минимальная ширина линии:
3 миллиметра (0,075 мм)
Минимальная линия космос:
3 миллиметра (0,075 мм)
Минимальный диаметр отверстия:
0.10 мм
Окончательная обработка:
HASL (без олова), ENIG ((погружение золото), погружение серебро, покрытие золотом (вспышка золота),
Толщина меди:
0.5-14oz (18-490um)
Электронное тестирование:
100% электронное испытание (испытание высокого напряжения); испытание на летающих зондах
Упаковывая детали:
Вакуумной упаковке
Поставка способности:
2000 m2/месяц
Выделить:

Печатная плата электроники

,

прототип пкб гибкого трубопровода

Описание продукта

Золотовалочная отделка поверхности сборка электронной платы многослойная плата





Особенности платы



1Односторонний OEM сервис, сделанный в Шэньчжэне, Китай.

2Произведено по Гербер файл и BOM список от клиента

3Материал FR4, соответствующий стандарту 94V0

4. SMT, DIP поддержка технологий

5. свободный от свинца HASL, охрана окружающей среды

6. UL, CE, ROHS

7Отправка по DHL, UPS, TNT, EMS или по требованию клиента







Круговая платаТехнические возможности



SMT Точность позиции: 20 мм
Размер компонента:0.4×0.2 мм ((01005)
Максимальная высота компонента:25 мм
Максимальный размер ПКЖ:680×500 мм
Минимальный размер ПКЖ: не ограничен
Толщина ПКЖ:0от.3 до 6 мм
Масса ПХБ: 3 кг
Волновой солдат Максимальная ширина пластинки: 450 мм
Минимальная ширина ПКЖ: не ограничена
Высота компонента: верхняя 120 мм / бот 15 мм
Поточный солдат Тип металла: части, целые, инкрустированные, обособленные
Металлический материал: медь, алюминий
Окончание поверхности:пластировка Au, пластировка sliver, пластировка Sn
Частота проникновения воздушного пузыря: менее 20%
Пресс-подборка Диапазон нажатия: 0-50KN
Максимальный размер ПКБ: 800х600 мм
Испытания ИКТ,Летание с помощью зондов, сжигание, функциональные испытания, температурные циклы





    Печатные платы (PCB) являются основными компонентами электронного оборудования и являются физической основой, которая соединяет и поддерживает различные электронные компоненты.Он играет важную роль в функциональности и надежности электронных систем.



Ключевые аспекты электронных печатных плат включают:



Слои и состав:
ПХБ обычно состоят из нескольких слоев, наиболее распространенным из которых является 2- или 4-слойный дизайн.
Эти слои изготовлены из меди, служащей проводящими путями, и непроводящей подложки, такой как стекловолокно (FR-4) или другие специальные материалы.
Другие слои могут включать мощность и наземные плоскости для распределения мощности и снижения шума.


Интерконнекты и следы:
Медный слой выгравирован, чтобы сформировать проводящие следы, которые служат путями для электрических сигналов и энергии.
Виасы - это отверстия, которые соединяют следы между различными слоями, что позволяет осуществлять многослойные взаимосвязи.
Ширина трассы, расстояние и схемы маршрутизации предназначены для оптимизации целостности сигнала, импеданса и общей электрической производительности.


Электронный компонент:
Электронные компоненты, такие как интегральные схемы, резисторы, конденсаторы и соединители, монтируются и сварятся на печатную плату.
Размещение и маршрутизация этих компонентов имеет решающее значение для обеспечения оптимальной производительности, охлаждения и общей функциональности системы.



Технология производства ПКБ:
Процессы производства ПХБ обычно включают такие этапы, как ламинирование, бурение, медное покрытие, гравирование и нанесение паяльной маски.
В специализированных конструкциях печатных пластин используются передовые технологии, такие как лазерное бурение, передовая покрытие и многослойная коламинация.


Сборка ПКБ и сварка:
Электронные компоненты помещаются и сварятся на печатную плату либо вручную, либо автоматически с использованием таких методов, как сварка через отверстие или сварка поверхности.
Возвращение и волновая сварка являются распространенными автоматизированными процессами для соединения компонентов.


Испытания и контроль качества:
ПХБ проходит различные испытания и инспекционные процессы, такие как визуальная проверка, электрическое тестирование и функциональное тестирование, чтобы обеспечить его надежность и производительность.
Меры контроля качества, такие как инспекции в процессе производства и практики проектирования для производства (DFM), помогают поддерживать высокие стандарты в производстве ПХБ.


Электронные ПХБиспользуются в самых разных приложениях, включая потребительскую электронику, промышленное оборудование, автомобильные системы, медицинские устройства, аэрокосмическое и телекоммуникационное оборудование и многое другое.Продолжающийся прогресс в технологии ПКБ, такие как разработка высокоточных межконтактных (HDI) ПКБ и гибких ПКБ, позволили создать меньшие, более мощные и более энергоэффективные электронные устройства.





Картинки с платы

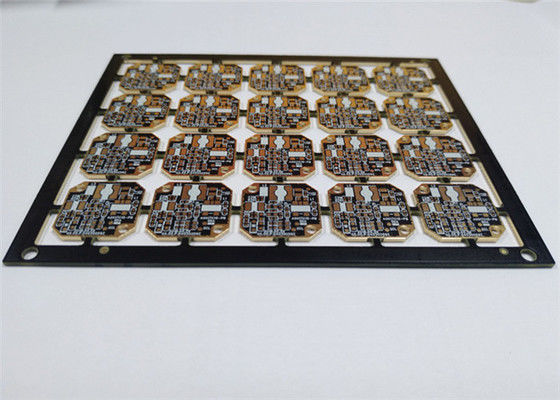

Производитель ПКБ с золотым покрытием Электронные печатные платы 0

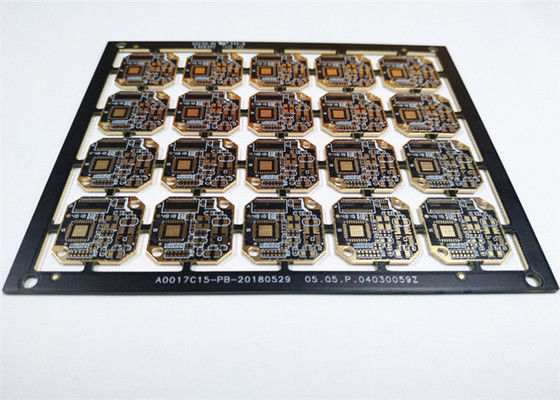

Производитель ПКБ с золотым покрытием Электронные печатные платы 1

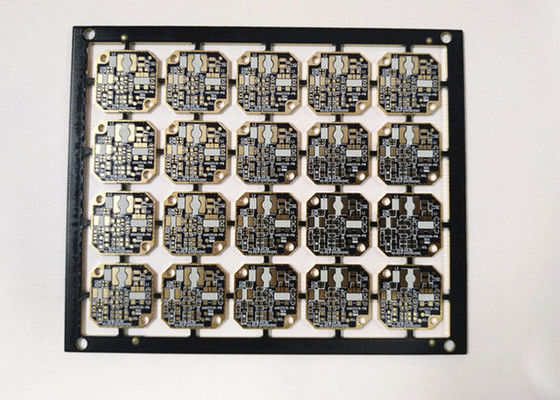

Производитель ПКБ с золотым покрытием Электронные печатные платы 2
