| Наименование марки: | KAZ Circuit |
| Номер модели: | PCB-B-029 |
| МОК: | 1 ПК |
| цена: | USD/pc |
| Условия оплаты: | T / T, Western Union, Paypal |
| Способность к поставкам: | 20 000 квадратных метров/месяц |
FR4 1,6 мм 1 унция Тяжелый медный ПКБ производитель печатных плат Тяжелый медный ПКБ
Подробные характеристики:
| Склады | 2 |
| Материал | FR-4 KB6160 |
| Толщина доски | 1.6 мм |
| Толщина меди | 1 унция |
| Обработка поверхности | HASL |
| Продается маска и шелковой экран | Зеленый и белый |
| Стандарт качества | IPC класс 2, 100% E-испытание |
| Сертификаты | TS16949, ISO9001, UL, RoHS |
Что может для вас сделать KAZ Circuit:
Для получения полной котировки PCB/PCBA, пожалуйста, предоставьте информацию ниже:
Информация о компании:
KAZ Circuit является профессиональным производителем ПКБ из Китая с 2007 года, также предоставляет услуги по сборке ПКБ для наших клиентов. Теперь около 300 сотрудников. Сертифицированный ISO9001, TS16949, UL, RoHS.Мы уверены, что предоставим вам качественные продукты с фабричной ценой в течение самого быстрого времени доставки!
Производительские мощности:
| Мощность | Двухсторонний: 12000 кв. м / месяц Многослойные: 8000 кв.м / месяц |
| Минимальная ширина линии/пробел | 4/4 миллиметра (1 миллиметр = 0,0254 мм) |
| Толщина доски | 0.3~4.0 мм |
| Склады | 1 ~ 20 слоев |
| Материал | FR-4, алюминий, PI |
| Толщина меди | 0.5 ~ 4 унции |
| Материал Tg | Tg140 ~ TG170 |
| Максимальный размер ПКБ | 600*1200 мм |
| Минимальный размер отверстия | 0.2 мм (+/- 0,025) |
| Обработка поверхности | HASL, ENIG, OSP |
Способность SMT
ПКБ из толстой медиявляется специальным типом печатных плат, который имеет более толстый медный слой по сравнению со стандартным ПКБ.Эта увеличенная толщина меди имеет несколько преимуществ и подходит для конкретных применений.
Ключевые характеристики толстых медных ПКБ включают:
Толщина меди:
Толщина медного слоя стандартного ПХБ обычно составляет от 1 до 2 унций на квадратный фут (унция / фут2), что эквивалентно толщине примерно 35-70 микрон.
ПХБ из толстой медиимеют значительно более толстые слои меди, обычно от 3 унций/кв. футов до 12 унций/кв. футов или более, что соответствует толщине 105-420 микронов.
Способность обрабатывать энергию:
Увеличение толщины меди позволяеттолстые медные ПХБдля обработки более высоких уровней тока и мощности без чрезмерного накопления тепла или падения напряжения.
Это делает их идеальными для энергоемких приложений, таких как источники питания, двигатели и электронные системы высокого тока.
Термоуправление:
Более толстые слои меди действуют как эффективные теплоотводы, улучшая рассеивание тепла от нагревательных компонентов на ПКБ.
Эта расширенная способность управления тепловой энергией имеет решающее значение для конструкций с высокой мощностью, высоким током или высокой плотностью.
Электрическая проводимость
Увеличенная толщина меди уменьшает сопротивление следа, улучшая общую производительность цепи и целостность сигнала.
Это выгодно для приложений, требующих низкой импеданции, высоких токовых цепей, таких как силовая электроника или высокоскоростные цифровые конструкции.
Жесткость и механическая прочность:
Из-за повышенной толщины меди,толстые медные ПХБимеют тенденцию быть более прочными и механически прочными, что делает их подходящими для применения с требованиями вибрации, удара или напряжения.
Производственная проблема:
Изготовлениетолстые медные ПХБтребует специализированных производственных процессов, таких как передовые методы бурения, улучшенное покрытие и специализированные методы офорта.
Эти производственные процессы могут быть более сложными и дорогостоящими по сравнению со стандартным производством ПКБ.
Применения толстых медных ПКБ включают:
Мощная электроника, такие как инверторы, преобразователи и двигатели
Кругления высокого тока, включая промышленные системы управления и распределения
Автомобильная электроника, включая электромобили и гибридные силовые агрегаты
Приложения в аэрокосмической и оборонной отраслях с строгими требованиями к мощности и тепловой энергии
Телекоммуникационное и сетевое оборудование с высокими потребностями в токе и мощности
ПХБ из толстой медиможет использоваться при проектировании и разработке надежных, надежных и высокопроизводительных электронных систем в различных отраслях промышленности, где применяется электроэнергия,Тепловое управление и электропроводность являются ключевыми факторами.

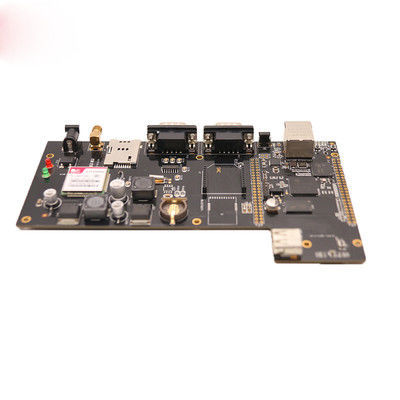

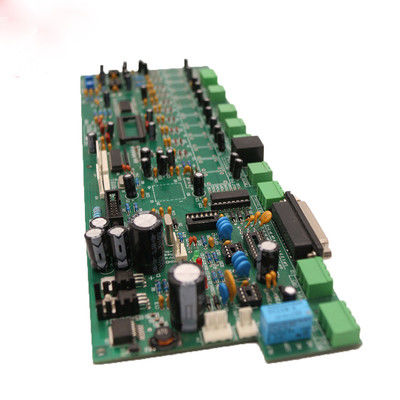

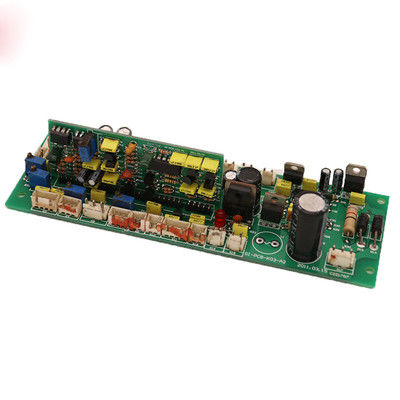

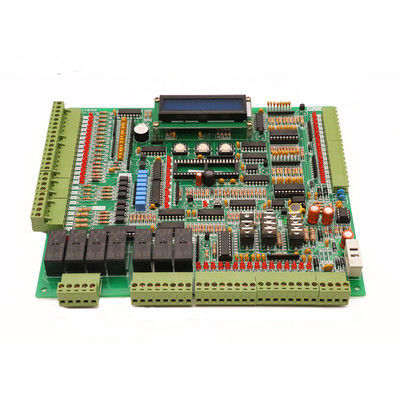

Больше фото FR-4 1.6 мм Доска с красной резинкой 1 унция меди Двигательный источник питания PCB Тяжелый медный PCB
