| Наименование марки: | KAZ |
| Номер модели: | КАЗА-090 |
| МОК: | 1 ЕДИНИЦА |
| Условия оплаты: | Западное соединение, T/T, L/C, D/P, MoneyGram |
| Способность к поставкам: | 100000 Штук |
Электроника FR4 Материал низкая стоимость Зеленый PCBA прототип печатная плата PCB
Особенности
1Односторонний OEM сервис, сделанный в Шэньчжэне, Китай.
2Произведено по Гербер файл и BOM список от клиента
3Материал FR4, соответствующий стандарту 94V0
4. SMT, DIP поддержка технологий
5. свободный от свинца HASL, охрана окружающей среды
6. UL, CE, ROHS
7Отправка по DHL, UPS, TNT, EMS или по требованию клиента
PCBA Технические возможности
| SMT | Точность позиции: 20 мм |
| Размер компонента:0.4×0.2 мм ((01005) | |
| Максимальная высота компонента:25 мм | |
| Максимальный размер ПКЖ:680×500 мм | |
| Минимальный размер ПКЖ: не ограничен | |
| Толщина ПКЖ:0от.3 до 6 мм | |
| Масса ПХБ: 3 кг | |
| Волновой солдат | Максимальная ширина пластинки: 450 мм |
| Минимальная ширина ПКЖ: не ограничена | |
| Высота компонента: верхняя 120 мм / бот 15 мм | |
| Поточный солдат | Тип металла: части, целые, инкрустированные, обособленные |
| Металлический материал: медь, алюминий | |
| Окончание поверхности:пластировка Au, пластировка sliver, пластировка Sn | |
| Частота проникновения воздушного пузыря: менее 20% | |
| Пресс-подборка | Диапазон нажатия: 0-50KN |
| Максимальный размер ПКБ: 800х600 мм | |
| Испытания | ИКТ,Летание с помощью зондов, сжигание, функциональные испытания, температурные циклы |
Проектирование и производство ПКБ:
Работа с конструкторами ПКБ для создания схемы и макетов дляпрототипы ПХБ.
Завершить проектирование печатных плат с учетом размещения компонентов, маршрутизации и любых специальных требований.
Отправить файлы дизайна производителю печатных плат для быстрого создания прототипов.
Получить голыйпрототип ПКБизготовителя и проверить его на наличие любых дефектов.
Закупка компонентов:
Определить необходимые электронные компоненты, такие как интегральные интегралы, резисторы, конденсаторы и разъемы.
Покупайте необходимые компоненты, как правило, у дистрибьютора или онлайн-источника, который предлагает компоненты в небольших количествах.
Обеспечить совместимость компонентов с конструкцией ПКБ и соответствие спецификациям проекта.
Ручная сборка ПКБ:
Подготовить ПХБ к сборке, очистив поверхность и нанеся пасту сварки на подкладки компонентов.
Компоненты вручную помещаются и сварятся на ПКБ с помощью паяльного железа или станции переработки горячим воздухом.
Визуально проверить смонтированный ПКБ для обеспечения правильного размещения компонентов и сварных соединений.
Факультативный автоматизированный процесс сборки:
Для больших количеств прототипов или более сложных ПКБ следует использовать полуавтоматический или автоматический
Процесс сборки, такой как:
Стенцильная печать для применения в пастке для сварки
Машины для подбора и размещения деталей
Сплавление обратным потоком в конвекционной печи
Испытания и устранение неполадок:
Провести различные тесты для проверкипрототип ПКБфункциональность и надежность, например:
Электрические испытания (например, измерения непрерывности, сопротивления, напряжения и тока)
Функциональное испытание для обеспечения соответствия ПКБ спецификациям проектирования
Устранение любых проблем, обнаруженных во время испытаний, и внесение необходимых изменений в конструкцию или процесс сборки ПКБ.
Итеративная конструкция и сборка:
Приносить все необходимые изменения конструкции ПКБ на основе результатов испытаний и обратной связи.
Повторить процесс изготовления и сборки с обновленным дизайном.
Продолжайте этот итеративный процесс, покапрототип ПКБотвечает всем требуемым спецификациям и целям производительности.
Конечная упаковка и документация:
Упаковкапрототипы ПХБдля безопасного хранения и транспортировки.
Предоставьте всю необходимую документацию, такую как инструкции по сборке, схемы и отчеты об испытаниях.
Ключевые соображения для прототипирования сборки ПКБ:
Акцент на быстром переходе и гибкости для адаптации к изменениям в конструкции
Производство первоначальных прототипов с использованием методов ручной сборки, таких как сварка через отверстие
Использование закупок малого объема компонентов для поддержки процесса создания прототипов
Проведение тщательных испытаний и устранение неполадок для выявления и решения проблем с проектированием или сборкой
Тесное сотрудничество между конструкторами ПКБ, сборщиками и заинтересованными сторонами проекта
Впрототип ПКБпроцесс сборки имеет решающее значение для проверки конструкции, выявления любых проблем и улучшения продукта до начала полного производства.Это позволяет быстро повторяться и тестировать, чтобы убедиться, что окончательный дизайн ПКБ соответствует требованиям проекта.

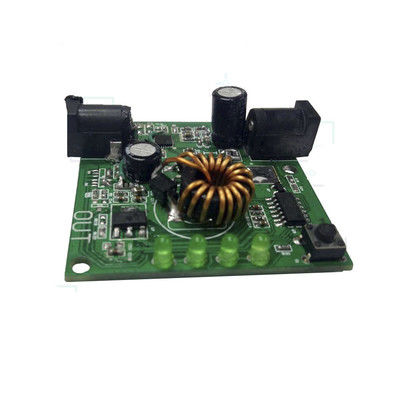

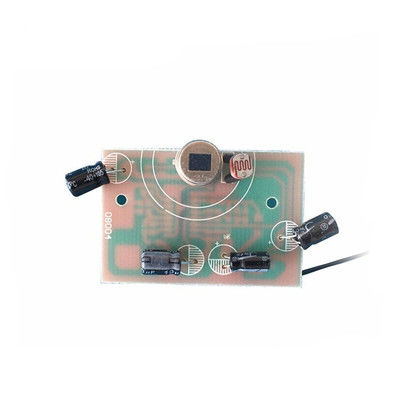

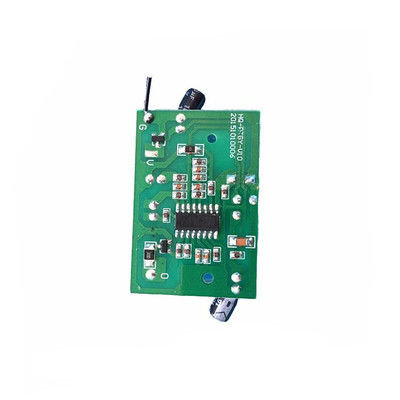

Картины PCBA
