Mouse Bite ENIG 6 слой PCB фабрика PCB сборка Shenzhen производители печатных плат

Mouse Bite ENIG 6 слой PCB фабрика PCB сборка Shenzhen производители печатных плат

Наименование марки: Null
Номер модели: КАЗ
МОК: 1пкс
цена: 0.1-5 USD
Условия оплаты: Т/Т, западное соединение, ПайПал
Способность к поставкам: 20000 метров
Подробная информация
Место происхождения:
Китай
Сертификация:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
SMT и ПОГРУЖЕНИЕ:
Поддержка
Применение:
Камера PCBA
Компоненты:
Поставленный клиентами или поставленный изготовителем
Тест PCB:
AOI; 100%test для открытого и короткого;
Тест PCBA:
Рентгеновский снимок, функциональный тест
PCB:
HDI с лазером и похороненными отверстиями
Упаковывая детали:
Пакет вакуума
Поставка способности:
20000 метров
Выделить:

Обслуживание собрания PCB HDI

,

Обслуживание собрания PCB ENIG

,

FR4 доска Pcb 6 слоев

Описание продукта

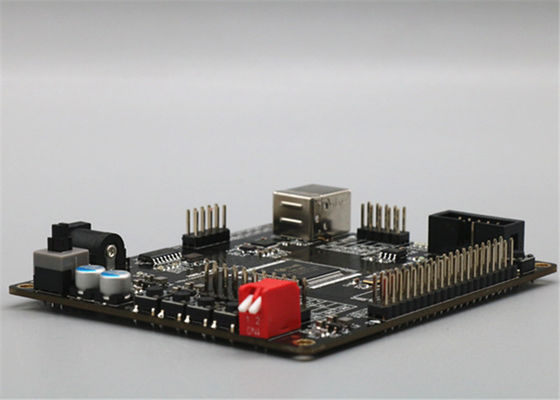

Черная печатная плата ENIG 6 слоев HDI PCB сборка Сервисная фабрика PCB сборка PCB производители печатных платок Шэньчжэнь



1Подробная спецификация

Материал FR4
Толщина доски 1.6 мм
Обработка поверхности ENIG+OSP
Толщина меди 1 / 1 / 1 / 1 / 1
Маска для сварки Черный
Шелковый экран Белый
Минолазерная сверловая дыра 4 миллиона
Панель Укус мыши



Введение:

Сборка печатных плат Это для подключения SMT ((Surface Mounted Technolofy) и DIP в печатную плату, также называемую PCBA.



Производство:

Как SMT, так и DIP являются способами интеграции компонентов в плату ПКБ.SMT не нуждается в пробурении отверстий на PCB, в то время как DIP должен подключить шприц компонента к пробуренному отверстию.



СМТ:

В основном используют настойку для упаковки машины, чтобы прикрепить некоторые микрокомпоненты к ПХБ.Возвращение в паяльную печьНаконец-то проверка.

С развитием науки и технологий SMT также может применяться к некоторым крупным компонентам.

ДИП:

Используется в качестве средства для интеграции компонентов, потому что размер слишком большой, чтобы вставить и упаковать, или производственный процесс производителя не может использовать технологию SMT.

В настоящее время существует два способа осуществления ручной подключения и подключения робота.

Основные производственные процессы следующие: клей для наклеивания (для предотвращения нанесения оловянных покрытий в неподходящие места), подключение, проверка, волновая сварка,пленка (для удаления пятна, оставшегося при прохождении печи) и проверка





2Фотографии.



Mouse Bite ENIG 6 слой PCB фабрика PCB сборка Shenzhen производители печатных плат 0Mouse Bite ENIG 6 слой PCB фабрика PCB сборка Shenzhen производители печатных плат 1Mouse Bite ENIG 6 слой PCB фабрика PCB сборка Shenzhen производители печатных плат 2Mouse Bite ENIG 6 слой PCB фабрика PCB сборка Shenzhen производители печатных плат 3



Частые вопросы



Вопрос: Какие файлы вы используете при изготовлении печатных плат?
A: Гербер или Орёл, указание на БОМ, ПНП и положение компонентов



Вопрос: Вы можете предложить образец?
О: Да, мы можем настроить вам образец для тестирования перед массовым производством



Вопрос: Когда я получу котировку после отправки Gerber, BOM и процедуры тестирования?
Ответ: В течение 6 часов для PCB и около 24-48 часов для PCBA.



Вопрос: Как я могу узнать процесс производства моего ПХБ?

Ответ: 5-7 дней для производства ПКБ и закупки компонентов, и 14 дней для сборки ПКБ и тестирования.



Вопрос: Как я могу убедиться в качестве моего ПХБ?
Ответ: Мы убеждаемся, что каждая деталь изделий PCB работает хорошо перед отгрузкой. Мы проверим их все в соответствии с вашей процедурой испытаний.
