| Наименование марки: | KAZ |
| Номер модели: | КАЗА-Б-007 |
| МОК: | 1 ЕДИНИЦА |
| Условия оплаты: | T/T, западное соединение, MoneyGram, L/C, D/A |
| Способность к поставкам: | 2000 m2/месяц |
Сборка электронных платок с контрактным производством
Особенности коммутатора PCBA
Переключатель PCBAспособность
| SMT | Точность позиции: 20 мм |
| Размер компонента:0.4×0.2 мм ((01005) | |
| Максимальная высота компонента:25 мм | |
| Максимальный размер ПКЖ:680×500 мм | |
| Минимальный размер ПКЖ: не ограничен | |
| Толщина ПКЖ:0от.3 до 6 мм | |
| Масса ПХБ: 3 кг | |
| Волновой солдат | Максимальная ширина пластинки: 450 мм |
| Минимальная ширина ПКЖ: не ограничена | |
| Высота компонента: верхняя 120 мм / бот 15 мм | |
| Поточный солдат | Тип металла: части, целые, инкрустированные, обособленные |
| Металлический материал: медь, алюминий | |
| Окончание поверхности:пластировка Au, пластировка sliver, пластировка Sn | |
| Частота проникновения воздушного пузыря: менее 20% | |
| Пресс-подборка | Диапазон нажатия: 0-50KN |
| Максимальный размер ПКБ: 800х600 мм | |
| Испытания | ИКТ,Летание с помощью зондов, сжигание, функциональные испытания, температурные циклы |
Сборка электронных платокявляется производственным процессом сборки и соединения электронных компонентов на печатных платах (PCB) для создания функциональных электронных устройств.
Ключевыми этапами в процессе сборки электронной платы являются:
Производство ПКБ:
ПХБ изготавливаются путем наложения слоев и нанесения следов меди на непроводимую подложку, такую как стекловолокно или другой диэлектрический материал.
Дизайн печатных плат, включая следы меди, расположение компонентов и другие особенности, часто создается с использованием программного обеспечения для компьютерного проектирования (CAD).
Закупка компонентов:
Необходимые электронные компоненты, такие как резисторы, конденсаторы, интегральные схемы и соединители, приобретаются у поставщиков.
Осторожно выбирайте компоненты, основываясь на их электрических характеристиках, физическом размере и совместимости с конструкцией печатных плат.
Расположение элемента:
Электронные компоненты размещаются на ПКБ с использованием ручных или автоматических методов, таких как машины для подбора и размещения.
Размещение компонентов руководствуется конструкцией ПКБ, чтобы обеспечить правильную ориентацию и выравнивание на доске.
Сварка:
Компоненты прикрепляются к ПХБ и электрически соединяются посредством процесса сварки.
Это может быть сделано с помощью различных методов, таких как волновая сварка, сварка с обратным потоком или селективная сварка.
Сварка образует электрически проводящее и механическое соединение между проводами компонента и медными подкладками ПКБ.
Проверка и испытания:
Сборный ПКБ проходит визуальную проверку и различные процедуры тестирования для обеспечения качества и функциональности схемы.
Эти испытания могут включать электрические испытания, функциональные испытания, испытания на окружающую среду и испытания надежности.
Любые дефекты или проблемы, обнаруженные во время проверки и испытаний, будут устранены до окончательной сборки.
Очистка и конформическое покрытие:
После процесса сварки ПХБ можно очистить, чтобы удалить оставшийся поток или загрязнители.
В зависимости от применения, на ПХБ может быть нанесено соответствующее покрытие для обеспечения защиты окружающей среды и повышения надежности.
Конечная сборка и упаковка:
Испытанные и проверенные ПХБ могут быть интегрированы в более крупные системы или корпуса, такие как шасси, корпуса или другие механические компоненты.
Затем собранные продукты упаковываются и готовятся к отгрузке или дальнейшему распространению.
Сборка электронных платокявляется важнейшим процессом в производстве электронных устройств, обеспечивающим надежную и эффективную работу конечного продукта.меры по точному производству и контролю качества для обеспечения высококачественных электронных систем.

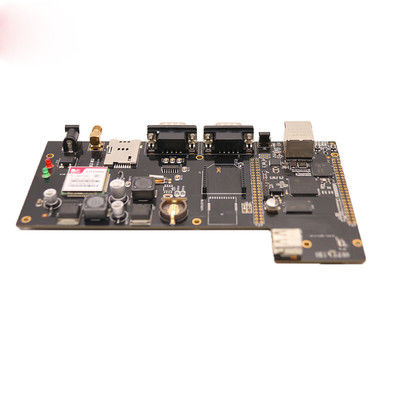

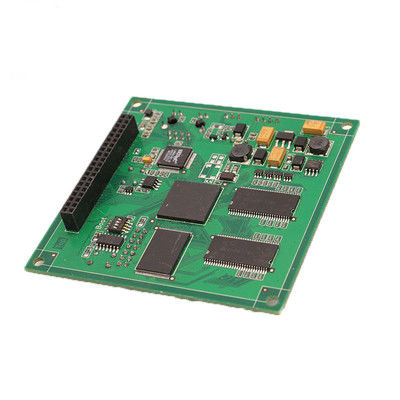

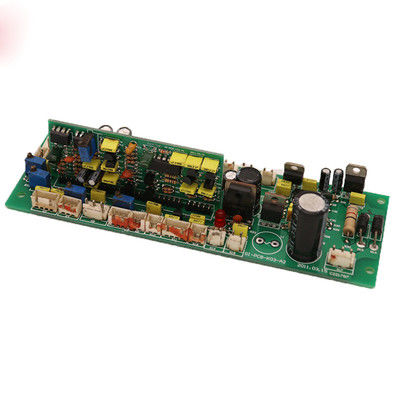

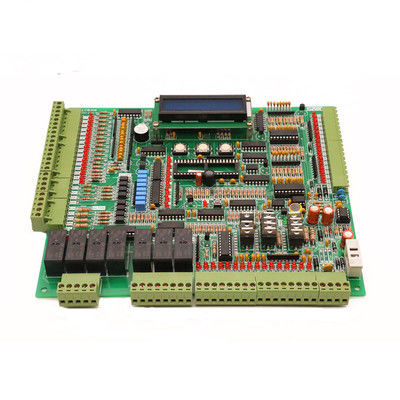

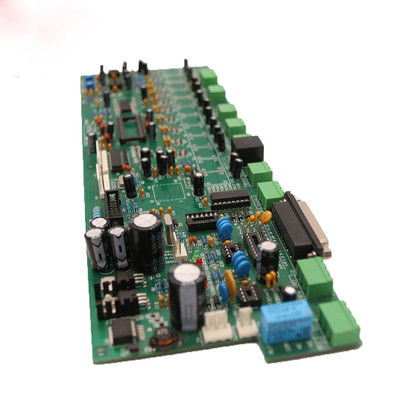

Переключатель PCBA Pictures
