2-22 слои FR4 Зелёный Soldermask Белый шелковый экран Электронные печатные платы сборки

2-22 слои FR4 Зеленый Soldermask Белый шелковый экран Электронные печатные платы сборки


Внедрение FR4 Зелёная сварная маска Белая шелковая PCB сборка с ENIG/OSP/Золотым пальцем



Краткое представление оShenzhen KAZ Circuit Co., Ltd.
Краткое введение
А.s производитель PCB и PCBA на заказ,KAZ Circuit Co., Ltd производит высокоточные односторонние, двусторонние, многослойные печатные платы и платы с металлической подложкой.
Мы изготавливаем пластинки в зависимости от ваших потребностей и предложенных вами файлов Гербера.


Производительские мощности:




Услуги, которые мы предлагаем:


Клиенты, с которыми мы устанавливаем деловые отношения:




    Сборка электронных платокявляется производственным процессом сборки и соединения электронных компонентов на печатных платах (PCB) для создания функциональных электронных устройств.

Ключевыми этапами в процессе сборки электронной платы являются:

Производство ПКБ:
ПХБ изготавливаются путем наложения слоев и нанесения следов меди на непроводимую подложку, такую как стекловолокно или другой диэлектрический материал.
Дизайн печатных плат, включая следы меди, расположение компонентов и другие особенности, часто создается с использованием программного обеспечения для компьютерного проектирования (CAD).

Закупка компонентов:
Необходимые электронные компоненты, такие как резисторы, конденсаторы, интегральные схемы и соединители, приобретаются у поставщиков.
Осторожно выбирайте компоненты, основываясь на их электрических характеристиках, физическом размере и совместимости с конструкцией печатных плат.

Расположение элемента:
Электронные компоненты размещаются на ПКБ с использованием ручных или автоматических методов, таких как машины для подбора и размещения.
Размещение компонентов руководствуется конструкцией ПКБ, чтобы обеспечить правильную ориентацию и выравнивание на доске.

Сварка:
Компоненты прикрепляются к ПХБ и электрически соединяются посредством процесса сварки.
Это может быть сделано с помощью различных методов, таких как волновая сварка, сварка с обратным потоком или селективная сварка.
Сварка образует электрически проводящее и механическое соединение между проводами компонента и медными подкладками ПКБ.

Проверка и испытания:
Сборный ПКБ проходит визуальную проверку и различные процедуры тестирования для обеспечения качества и функциональности схемы.
Эти испытания могут включать электрические испытания, функциональные испытания, испытания на окружающую среду и испытания надежности.
Любые дефекты или проблемы, обнаруженные во время проверки и испытаний, будут устранены до окончательной сборки.

Очистка и конформическое покрытие:
После процесса сварки ПХБ можно очистить, чтобы удалить оставшийся поток или загрязнители.
В зависимости от применения, на ПХБ может быть нанесено соответствующее покрытие для обеспечения защиты окружающей среды и повышения надежности.

Конечная сборка и упаковка:
Испытанные и проверенные ПХБ могут быть интегрированы в более крупные системы или корпуса, такие как шасси, корпуса или другие механические компоненты.
Затем собранные продукты упаковываются и готовятся к отгрузке или дальнейшему распространению.

Сборка электронных платокявляется важнейшим процессом в производстве электронных устройств, обеспечивающим надежную и эффективную работу конечного продукта.меры по точному производству и контролю качества для обеспечения высококачественных электронных систем.

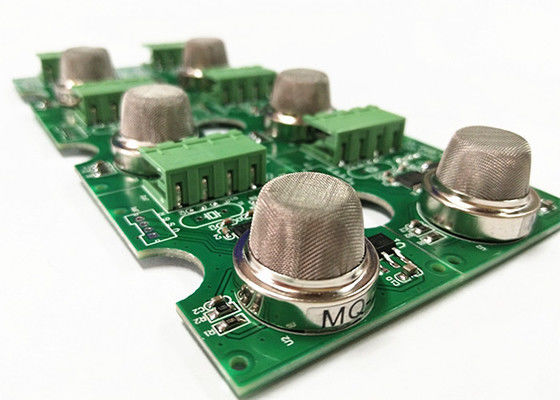

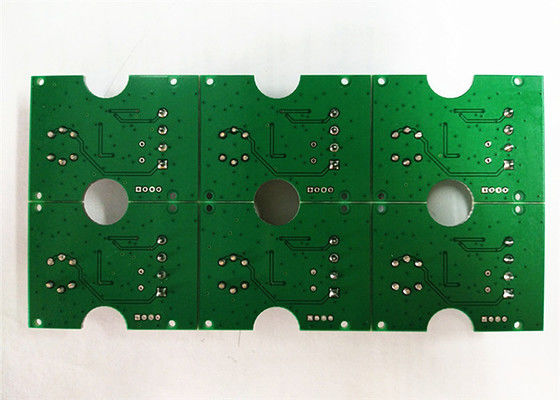

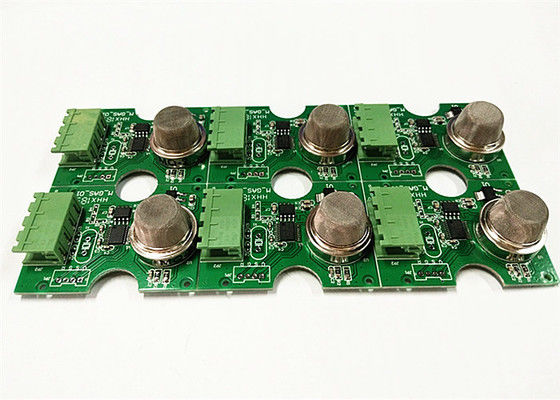

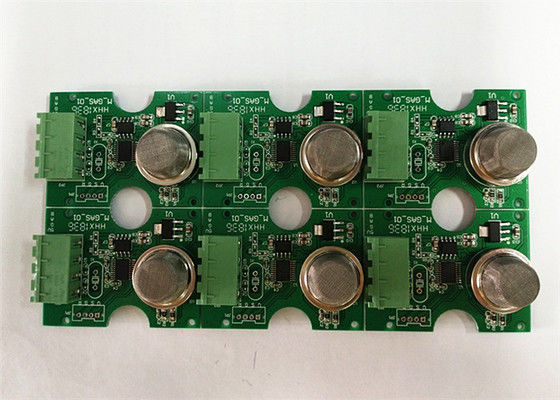

Больше фотографий FR4 Зелёная сварная маска Белая шелковая PCB сборка с ENIG / OSP / Золотой палец

Могу я узнать, есть ли какой-нибудь проект, требующий ПКБ или ПКБ продуктов, которые мы могли бы помочь процитировать?
