UL 94V0 FR4 Сборка электронных платок Красный Soldermask PCB сборка Сервис Сборка электронных платок

UL 94V0 FR4 Сборка электронных платок Красный Soldermask PCB сборка Сервис Сборка электронных платок

Наименование марки: OEM ODM
Номер модели: PCBA-B-1035964
МОК: 1
цена: To be inquired
Условия оплаты: T / T, L / C
Способность к поставкам: 10000pcs/month
Подробная информация
Место происхождения:
Китай
Сертификация:
UL,ROHS, REACH,TS16949
Материал:
FR4
Толщина:
1.6 мм
Медь:
1 унция
Склады:
2 слоя
Soldermask:
Красный
Поверхностная отделка:
HASL
Массив:
8
Поставка способности:
10000pcs/month
Выделить:

по сборке электронных печатных плат

,

КСП + прототип Ассамблея

Описание продукта

UL 94V0 FR4 Сборка электронных платок Красный Soldermask PCB сборка Сервис Сборка электронных платок



Для получения полной котировки PCB/PCBA, пожалуйста, предоставьте информацию ниже:

  • Файл Гербера с подробной спецификацией ПКБ
  • Список BOM (лучше с помощью Excel fomart)
  • Фото PCBA (если вы делали этот PCBA раньше)





UL 94V0 FR4 Красная сварная маска с PCB-сборкой ENIG/HASL для WLAN




Подробные характеристики:



Склады 2Склады
Материал FR-4
Толщина доски 1.6 мм
Толщина меди 1 унция
Обработка поверхности HASL
Продается маска и шелковой экран Красный и белый
Стандарт качества IPC класс 2, 100% E-испытание
Сертификаты TS16949, ISO9001, UL, RoHS







О нас:



KAZ Circuit является профессиональным производителем ПКБ из Китая с 2007 года, также предоставляет услуги по сборке ПКБ для наших клиентов. Теперь около 300 сотрудников. Сертифицированный ISO9001, TS16949, UL, RoHS.Мы уверены, что предоставим вам качественные продукты с фабричной ценой в течение самого быстрого времени доставки!





Почему мы:

  • Производство ПХБ (прототип, малый и средний, серийное производство)
  • Поставка компонентов
  • Полная сборка PCB/SMT/DIP




Производительские мощности:


Мощность Двухсторонний: 12000 кв. м / месяц
Многослойные: 8000 кв.м / месяц
Минимальная ширина линии/пробел 4/4 миллиметра (1 миллиметр = 0,0254 мм)
Толщина доски 0.3~4.0 мм
Склады 1 ~ 20 слоев
Материал FR-4, алюминий, PI
Толщина меди 0.5 ~ 4 унции
Материал Tg Tg140 ~ TG170
Максимальный размер ПКБ 600*1200 мм
Минимальный размер отверстия 0.2 мм (+/- 0,025)
Обработка поверхности HASL, ENIG, OSP







Сборка электронных платокявляется производственным процессом сборки и соединения электронных компонентов на печатных платах (PCB) для создания функциональных электронных устройств.



Ключевыми этапами в процессе сборки электронной платы являются:



Производство ПКБ:
ПХБ изготавливаются путем наложения слоев и нанесения следов меди на непроводимую подложку, такую как стекловолокно или другой диэлектрический материал.
Дизайн печатных плат, включая следы меди, расположение компонентов и другие особенности, часто создается с использованием программного обеспечения для компьютерного проектирования (CAD).



Закупка компонентов:
Необходимые электронные компоненты, такие как резисторы, конденсаторы, интегральные схемы и соединители, приобретаются у поставщиков.
Осторожно выбирайте компоненты, основываясь на их электрических характеристиках, физическом размере и совместимости с конструкцией печатных плат.



Расположение элемента:
Электронные компоненты размещаются на ПКБ с использованием ручных или автоматических методов, таких как машины для подбора и размещения.
Размещение компонентов руководствуется конструкцией ПКБ, чтобы обеспечить правильную ориентацию и выравнивание на доске.



Сварка:
Компоненты прикрепляются к ПХБ и электрически соединяются посредством процесса сварки.
Это может быть сделано с помощью различных методов, таких как волновая сварка, сварка с обратным потоком или селективная сварка.
Сварка образует электрически проводящее и механическое соединение между проводами компонента и медными подкладками ПКБ.


Проверка и испытания:
Сборный ПКБ проходит визуальную проверку и различные процедуры тестирования для обеспечения качества и функциональности схемы.
Эти испытания могут включать электрические испытания, функциональные испытания, испытания на окружающую среду и испытания надежности.
Любые дефекты или проблемы, обнаруженные во время проверки и испытаний, будут устранены до окончательной сборки.


Очистка и конформическое покрытие:
После процесса сварки ПХБ можно очистить, чтобы удалить оставшийся поток или загрязнители.
В зависимости от применения, на ПХБ может быть нанесено соответствующее покрытие для обеспечения защиты окружающей среды и повышения надежности.


Конечная сборка и упаковка:
Испытанные и проверенные ПХБ могут быть интегрированы в более крупные системы или корпуса, такие как шасси, корпуса или другие механические компоненты.
Затем собранные продукты упаковываются и готовятся к отгрузке или дальнейшему распространению.


Сборка электронных платокявляется важнейшим процессом в производстве электронных устройств, обеспечивающим надежную и эффективную работу конечного продукта.меры по точному производству и контролю качества для обеспечения высококачественных электронных систем.

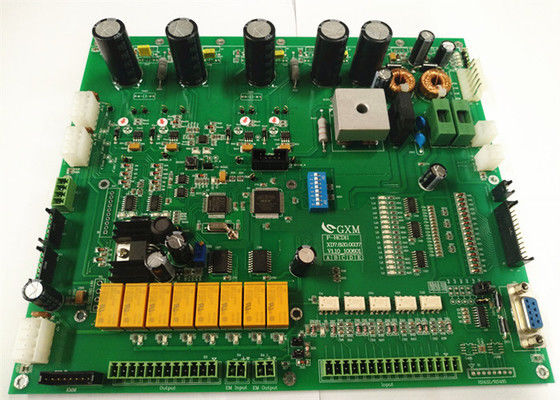

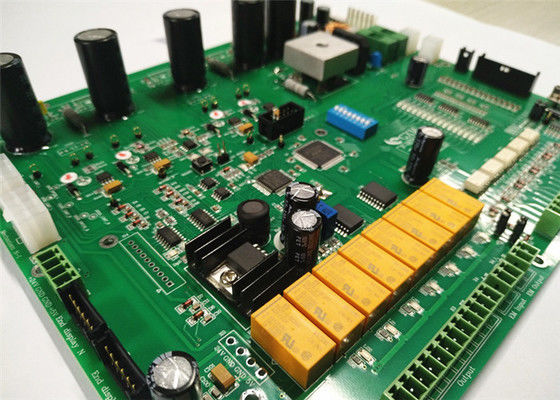

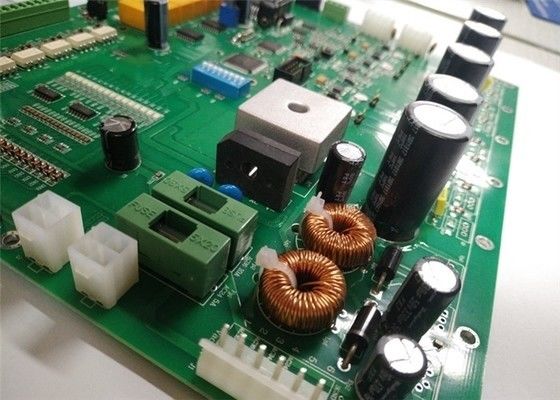

Больше фотографий
