| Наименование марки: | KAZ |
| Номер модели: | KAZ-B-D0152 |
| МОК: | 1 комплект |
| цена: | 3-10 USD/SET |
| Условия оплаты: | T/T, Western Union, Paypal |
| Способность к поставкам: | 20000 сквареметрес/месяц |

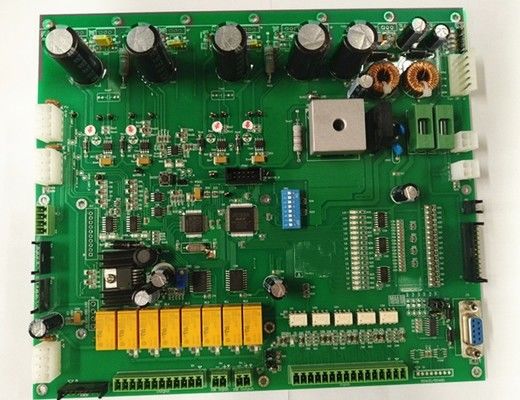

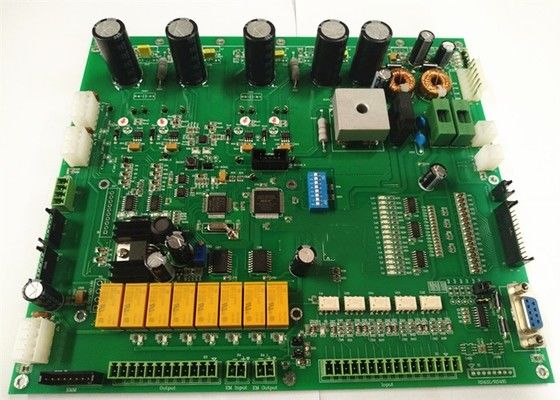

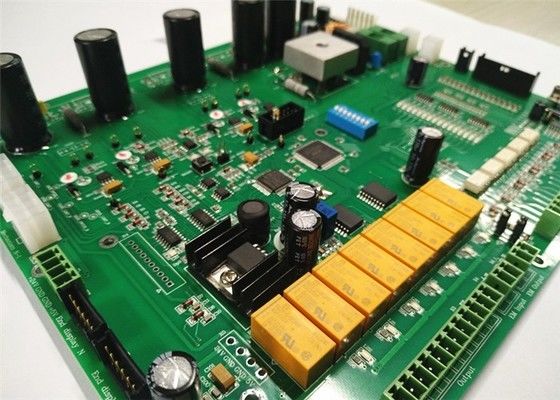

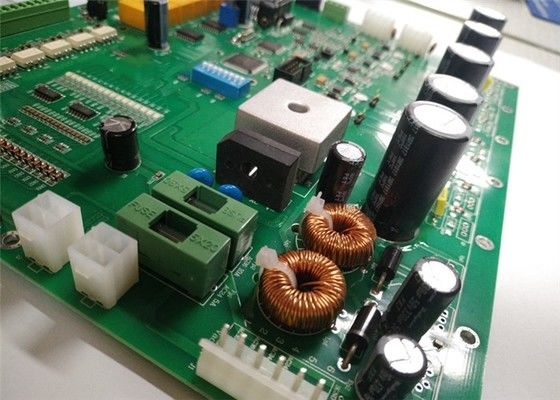

2L 1.6mm FR4 Бессвинцовый электронный PCB сборка
Особенности электронной платы с конвейером
Подробная спецификация
Что может для вас сделать KAZ Circuit:
Для получения полной котировки PCB/PCBA, пожалуйста, предоставьте информацию ниже:
Информация о компании:
KAZ Circuit является профессиональным производителем ПКБ из Китая с 2007 года, также предоставляет услуги по сборке ПКБ для наших клиентов. Теперь около 300 сотрудников. Сертифицированный ISO9001, TS16949, UL, RoHS.Мы уверены, что предоставим вам качественные продукты с фабричной ценой в течение самого быстрого времени доставки!
Производительские мощности:
| Мощность | Двухсторонний: 12000 кв. м / месяц Многослойные: 8000 кв.м / месяц |
| Минимальная ширина линии/пробел | 4/4 миллиметра (1 миллиметр = 0,0254 мм) |
| Толщина доски | 0.3~4.0 мм |
| Склады | 1 ~ 20 слоев |
| Материал | FR-4, алюминий, PI |
| Толщина меди | 0.5 ~ 4 унции |
| Материал Tg | Tg140 ~ TG170 |
| Максимальный размер ПКБ | 600*1200 мм |
| Минимальный размер отверстия | 0.2 мм (+/- 0,025) |
| Обработка поверхности | HASL, ENIG, OSP |
Сборка электронных платокявляется производственным процессом сборки и соединения электронных компонентов наплаты печатных схем (PCB)для создания функциональных электронных устройств.
Ключевыми этапами в процессе сборки электронной платы являются:
Производство ПКБ:
ПХБ изготавливаются путем наложения слоев и нанесения следов меди на непроводимую подложку, такую как стекловолокно или другой диэлектрический материал.
Дизайн печатных плат, включая следы меди, расположение компонентов и другие особенности, часто создается с использованием программного обеспечения для компьютерного проектирования (CAD).
Закупка компонентов:
Необходимые электронные компоненты, такие как резисторы, конденсаторы, интегральные схемы и соединители, приобретаются у поставщиков.
Осторожно выбирайте компоненты, основываясь на их электрических характеристиках, физическом размере и совместимости с конструкцией печатных плат.
Расположение элемента:
Электронные компоненты размещаются на ПКБ с использованием ручных или автоматических методов, таких как машины для подбора и размещения.
Размещение компонентов руководствуется конструкцией ПКБ, чтобы обеспечить правильную ориентацию и выравнивание на доске.
Сварка:
Компоненты прикрепляются к ПХБ и электрически соединяются посредством процесса сварки.
Это может быть сделано с помощью различных методов, таких как волновая сварка, сварка с обратным потоком или селективная сварка.
Сварка образует электрически проводящее и механическое соединение между проводами компонента и медными подкладками ПКБ.
Проверка и испытания:
Сборный ПКБ проходит визуальную проверку и различные процедуры тестирования для обеспечения качества и функциональности схемы.
Эти испытания могут включать электрические испытания, функциональные испытания, испытания на окружающую среду и испытания надежности.
Любые дефекты или проблемы, обнаруженные во время проверки и испытаний, будут устранены до окончательной сборки.
Очистка и конформическое покрытие:
После процесса сварки ПХБ можно очистить, чтобы удалить оставшийся поток или загрязнители.
В зависимости от применения, на ПХБ может быть нанесено соответствующее покрытие для обеспечения защиты окружающей среды и повышения надежности.
Конечная сборка и упаковка:
Испытанные и проверенные ПХБ могут быть интегрированы в более крупные системы или корпуса, такие как шасси, корпуса или другие механические компоненты.
Затем собранные продукты упаковываются и готовятся к отгрузке или дальнейшему распространению.
Сборка электронных платокявляется важнейшим процессом в производстве электронных устройств, обеспечивающим надежную и эффективную работу конечного продукта.меры по точному производству и контролю качества для обеспечения высококачественных электронных систем.
