DIP Electronics Automotive PCB Assembly FR4 With Lead Free HASL 3 Mil OEM SMT pcb Assembly Шэньчжэнь Сборка электронной платы

DIP Electronics Automotive PCB Assembly FR4 с свободным от свинца HASL 3 Mil OEM SMT PCB Assembly Шэньчжэнь

Подробные характеристики:

• Склады: 2 слоя
• Материал: FR-4
• Толщина меди: 1 унция
• Обработка поверхности: погружение золота ENIG
• Минимальная дырка: 0,2 мм
• Проданный цвет маски: зеленый
• шелковый цвет: белый

Для получения полной котировки PCB/PCBA, пожалуйста, предоставьте информацию ниже:

Что может для вас сделать KAZ Circuit:

• Прототип ПКБ/серийное производство
• Компоненты поставляются в соответствии с вашим списком BOM.
• Сборка ПКБ (SMT/DIP..)

Для получения полной котировки PCB/PCBA, пожалуйста, предоставьте информацию ниже:

• Файл Гербера с подробной спецификацией ПКБ
• Список BOM (лучше с помощью Excel fomart)
• Фото PCBA (если вы делали этот PCBA раньше)

Производительские мощности:

    Сборка электронных платок является производственным процессом сборки и соединения электронных компонентов на печатных платах (PCB) для создания функциональных электронных устройств.

Ключевыми этапами в процессе сборки электронной платы являются:

DIP Electronics Automotive PCB Assembly FR4 With Lead Free HASL 3 Mil OEM SMT pcb Assembly Шэньчжэнь Сборка электронной платы

ПХБ изготавливаются путем наложения слоев и нанесения следов меди на непроводимую подложку, такую как стекловолокно или другой диэлектрический материал.

Дизайн печатных плат, включая следы меди, расположение компонентов и другие особенности, часто создается с использованием программного обеспечения для компьютерного проектирования (CAD).

Закупка компонентов:

Необходимые электронные компоненты, такие как резисторы, конденсаторы, интегральные схемы и соединители, приобретаются у поставщиков.

Осторожно выбирайте компоненты, основываясь на их электрических характеристиках, физическом размере и совместимости с конструкцией печатных плат.

Расположение элемента:

Электронные компоненты размещаются на ПКБ с использованием ручных или автоматических методов, таких как машины для подбора и размещения.

Размещение компонентов руководствуется конструкцией ПКБ, чтобы обеспечить правильную ориентацию и выравнивание на доске.

Сварка:

Компоненты прикрепляются к ПХБ и электрически соединяются посредством процесса сварки.

Это может быть сделано с помощью различных методов, таких как волновая сварка, сварка с обратным потоком или селективная сварка.

Сварка образует электрически проводящее и механическое соединение между проводами компонента и медными подкладками ПКБ.

Проверка и испытания:

Сборный ПКБ проходит визуальную проверку и различные процедуры тестирования для обеспечения качества и функциональности схемы.

Эти испытания могут включать электрические испытания, функциональные испытания, испытания на окружающую среду и испытания надежности.

Любые дефекты или проблемы, обнаруженные во время проверки и испытаний, будут устранены до окончательной сборки.

Очистка и конформическое покрытие:

После процесса сварки ПХБ можно очистить, чтобы удалить оставшийся поток или загрязнители.

В зависимости от применения, на ПХБ может быть нанесено соответствующее покрытие для обеспечения защиты окружающей среды и повышения надежности.

Конечная сборка и упаковка:

Испытанные и проверенные ПХБ могут быть интегрированы в более крупные системы или корпуса, такие как шасси, корпуса или другие механические компоненты.

Затем собранные продукты упаковываются и готовятся к отгрузке или дальнейшему распространению.

Сборка электронных платокявляется важнейшим процессом в производстве электронных устройств, обеспечивающим надежную и эффективную работу конечного продукта.меры по точному производству и контролю качества для обеспечения высококачественных электронных систем.

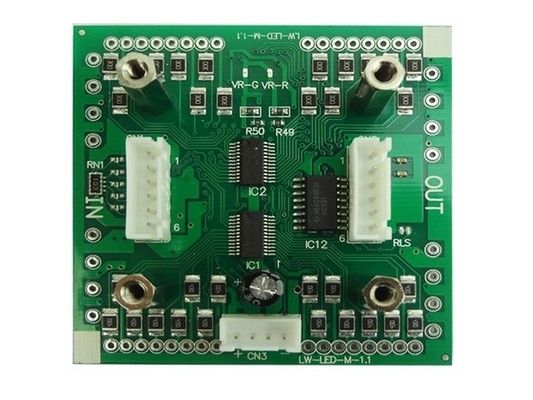

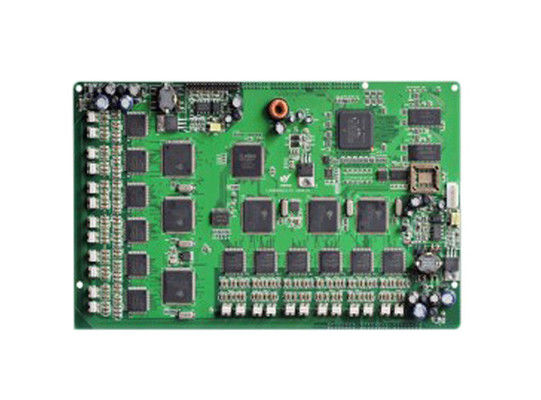

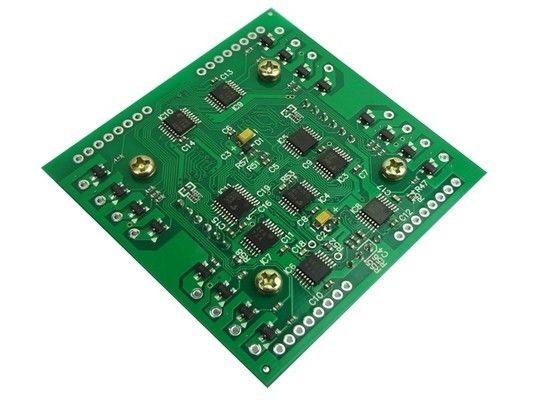

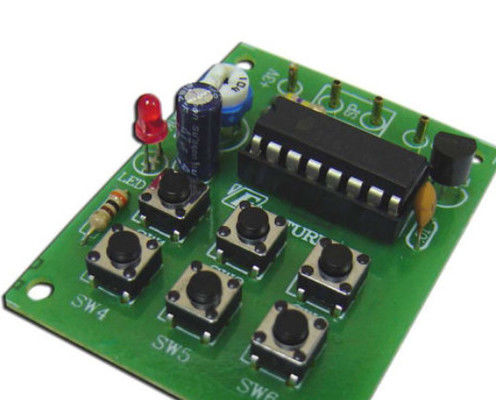

Больше фото из 2 слоев FR4 1,0 мм 1 унция погружение Золото печатные платы PCB
