Собрание платы с печатным монтажом PCB Manufacturerr энергосберегающее электронное

Производитель печатных плат для электронных печатных плат с экономией энергии

Особенности

1Односторонний OEM сервис, сделанный в Шэньчжэне, Китай.

2Произведено по Гербер файл и BOM список от клиента

3Материал FR4, соответствующий стандарту 94V0

4. SMT, DIP поддержка технологий

5. свободный от свинца HASL, охрана окружающей среды

6. UL, CE, ROHS

7Отправка по DHL, UPS, TNT, EMS или по требованию клиента

PCBA Технические возможности

    Сборка электронных платокявляется производственным процессом сборки и соединения электронных компонентов на печатных платах (PCB) для создания функциональных электронных устройств.

Ключевыми этапами в процессе сборки электронной платы являются:

Производство ПКБ:
ПХБ изготавливаются путем наложения слоев и нанесения следов меди на непроводимую подложку, такую как стекловолокно или другой диэлектрический материал.
Дизайн печатных плат, включая следы меди, расположение компонентов и другие особенности, часто создается с использованием программного обеспечения для компьютерного проектирования (CAD).

Закупка компонентов:
Необходимые электронные компоненты, такие как резисторы, конденсаторы, интегральные схемы и соединители, приобретаются у поставщиков.
Осторожно выбирайте компоненты, основываясь на их электрических характеристиках, физическом размере и совместимости с конструкцией печатных плат.

Расположение элемента:
Электронные компоненты размещаются на ПКБ с использованием ручных или автоматических методов, таких как машины для подбора и размещения.
Размещение компонентов руководствуется конструкцией ПКБ, чтобы обеспечить правильную ориентацию и выравнивание на доске.

Сварка:
Компоненты прикрепляются к ПХБ и электрически соединяются посредством процесса сварки.
Это может быть сделано с помощью различных методов, таких как волновая сварка, сварка с обратным потоком или селективная сварка.
Сварка образует электрически проводящее и механическое соединение между проводами компонента и медными подкладками ПКБ.

Проверка и испытания:
Сборный ПКБ проходит визуальную проверку и различные процедуры тестирования для обеспечения качества и функциональности схемы.
Эти испытания могут включать электрические испытания, функциональные испытания, испытания на окружающую среду и испытания надежности.
Любые дефекты или проблемы, обнаруженные во время проверки и испытаний, будут устранены до окончательной сборки.

Очистка и конформическое покрытие:
После процесса сварки ПХБ можно очистить, чтобы удалить оставшийся поток или загрязнители.
В зависимости от применения, на ПХБ может быть нанесено соответствующее покрытие для обеспечения защиты окружающей среды и повышения надежности.

Конечная сборка и упаковка:
Испытанные и проверенные ПХБ могут быть интегрированы в более крупные системы или корпуса, такие как шасси, корпуса или другие механические компоненты.
Затем собранные продукты упаковываются и готовятся к отгрузке или дальнейшему распространению.

Сборка электронных платокявляется важнейшим процессом в производстве электронных устройств, обеспечивающим надежную и эффективную работу конечного продукта.меры по точному производству и контролю качества для обеспечения высококачественных электронных систем.

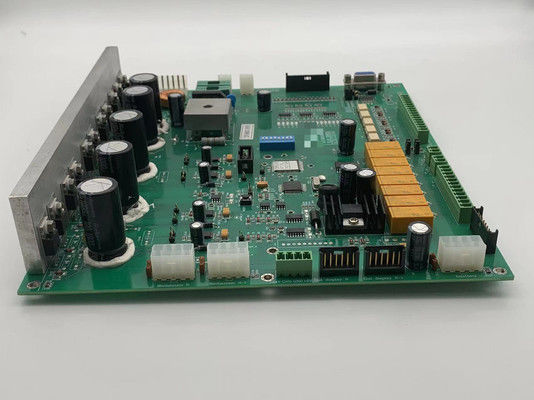

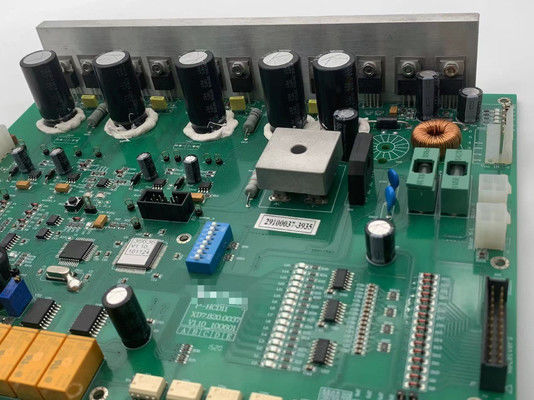

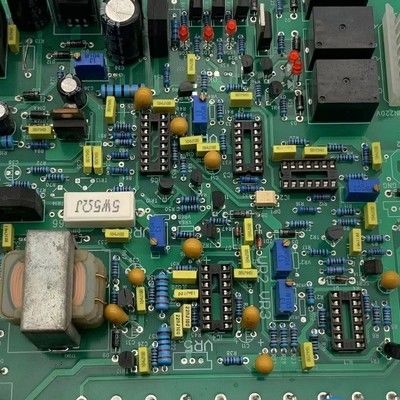

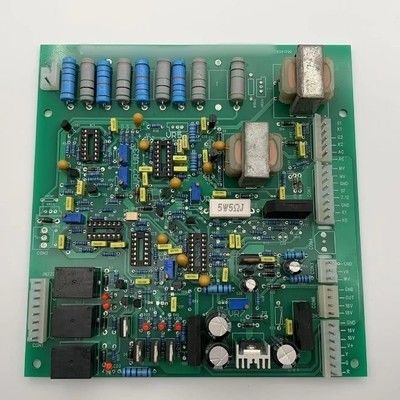

Картины PCBA
